راهنمای خرید پیگتیل فیبر نوری

خرید پیگتیل فیبر نوری زمانی به انتخابی درست منتهی می‌شود که نوع فیبر، استاندارد کور، کانکتور، نوع پولیش، متراژ و تجهیزات مقصد به‌صورت هم‌زمان بررسی شوند. پیگتیل‌ها از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما تفاوت میان مدل‌های سینگل مود و مالتی مود، کانکتورهای SC، LC، FC و ST یا پولیش‌های APC و UPC می‌تواند مستقیماً بر سازگاری، افت لینک و کیفیت اتصال نهایی تأثیر بگذارد.

در این دسته‌بندی می‌توانید انواع پیگتیل فیبر نوری را براساس مشخصاتی مانند نوع کور، استاندارد OS2، OM2، OM3، OM4 یا OM5، نوع کانکتور، رنگ، متراژ و نوع پولیش بررسی کنید. برای انتخاب محصول مناسب، ابتدا باید مشخصات کابل اصلی و آداپتور نصب‌شده در پچ پنل یا ODF تعیین شود. پس از آن می‌توان پیگتیلی را انتخاب کرد که از نظر نوع فیبر، کانکتور و پولیش با سایر اجزای مسیر نوری کاملاً هماهنگ باشد.

پیگتیل فیبر نوری چیست و چه کاربردی دارد؟

پیگتیل فیبر نوری قطعه‌ای از فیبر نوری است که در یک انتها دارای کانکتور نصب‌شده و آماده اتصال است و انتهای دیگر آن بدون کانکتور باقی می‌ماند. سر آزاد پیگتیل معمولاً از طریق فیوژن به یکی از تارهای کابل اصلی متصل می‌شود و سر کانکتوردار آن در آداپتور پچ پنل، ODF، باکس فیبر نوری یا تجهیزات مشابه قرار می‌گیرد.

استفاده از پیگتیل باعث می‌شود بخش حساس کانکتور و فریت آن در شرایط کنترل‌شده کارخانه مونتاژ و پولیش شود و عملیات اجرایی در محل پروژه به آماده‌سازی تار، فیوژن، حفاظت از محل اتصال و آرایش فیبر در کاست محدود شود. به همین دلیل پیگتیل یکی از اجزای اصلی در ترمینیشن کابل‌های فیبر نوری داخل پچ پنل‌ها، باکس‌ها و محفظه‌های توزیع محسوب می‌شود.

برای مثال، در یک کابل ۱۲ کور، هر تار کابل می‌تواند به یک پیگتیل متناظر فیوژن شود. کانکتورهای پیگتیل‌ها سپس داخل آداپتورهای پنل قرار می‌گیرند و امکان اتصال پچ کورد به سوئیچ، ماژول نوری، مدیاکانورتر، اسپلیتر یا سایر تجهیزات را فراهم می‌کنند.

هنگام خرید پیگتیل فیبر نوری به چه مشخصاتی توجه کنیم؟

انتخاب پیگتیل تنها براساس شکل کانکتور یا رنگ کابل انجام نمی‌شود. برای جلوگیری از ناسازگاری، باید چند مشخصه فنی به‌صورت هم‌زمان کنترل شود.

نوع کور: سینگل مود یا مالتی مود

اولین معیار، تطبیق پیگتیل با نوع فیبر کابل اصلی است. پیگتیل سینگل مود باید در مسیرهایی استفاده شود که کابل، تجهیزات و پچ کوردهای آن‌ها سینگل مود هستند. به همین ترتیب، برای یک لینک مالتی مود باید پیگتیلی متناسب با استاندارد همان فیبر مالتی مود انتخاب شود.

اتصال تصادفی اجزای سینگل مود و مالتی مود به یکدیگر، حتی در صورت سازگاری ظاهری کانکتورها، روش استانداردی برای ایجاد لینک نیست. نوع فیبر پیگتیل باید از روی اطلاعات محصول، لیبل سازنده و طراحی شبکه بررسی شود و نباید تنها به رنگ آن اتکا کرد.

استاندارد کور فیبر نوری

پس از انتخاب سینگل مود یا مالتی مود، استاندارد دقیق کور باید مشخص شود. پیگتیل‌های سینگل مود معمولاً با استانداردهای OS1 یا OS2 و پیگتیل‌های مالتی مود با استانداردهای OM1، OM2، OM3، OM4 یا OM5 شناخته می‌شوند.

در اغلب پروژه‌های جدید سینگل مود، پیگتیل OS2 انتخاب متداول‌تری است. در شبکه‌های مالتی مود نیز انتخاب میان OM2، OM3، OM4 و OM5 باید متناسب با کابل نصب‌شده، تجهیزات اکتیو، طول لینک، سرعت مورد نیاز و طراحی فنی شبکه انجام شود.

استفاده از پیگتیل با رده بالاتر به‌تنهایی باعث ارتقای کل لینک نمی‌شود. عملکرد مسیر نوری تحت تأثیر ضعیف‌ترین یا نامتناسب‌ترین بخش لینک قرار دارد. بنابراین برای کابلی که با استاندارد OM3 اجرا شده است، انتخاب پیگتیل OM3 معمولاً شفاف‌ترین و قابل‌کنترل‌ترین گزینه است، مگر آنکه سازگاری ترکیبی اجزا در طراحی پروژه به‌طور مشخص بررسی شده باشد.

نوع کانکتور

کانکتور پیگتیل باید دقیقاً با آداپتور نصب‌شده در پچ پنل، ODF یا باکس فیبر نوری مطابقت داشته باشد. برای مثال، پیگتیل SC باید به آداپتور SC و پیگتیل LC به آداپتور LC متصل شود.

در آداپتورهای ترکیبی یا هیبریدی ممکن است دو طرف اتصال متفاوت باشند، اما این موضوع نباید باعث شود کانکتور پیگتیل بدون توجه به نوع آداپتور انتخاب شود. مدل کانکتور، ساختار آداپتور و نوع پولیش هر دو سمت باید پیش از ثبت سفارش کنترل شوند.

نوع پولیش

پولیش کانکتور مشخص می‌کند سطح انتهایی فریت با چه هندسه‌ای آماده شده است. رایج‌ترین گزینه‌ها در پیگتیل‌های امروزی UPC و APC هستند. PC نیز به خانواده اتصالات تماس فیزیکی اشاره دارد و در بعضی محصولات یا تجهیزات قدیمی‌تر دیده می‌شود.

پیگتیل APC و UPC نباید به‌صورت مستقیم به یکدیگر متصل شوند. تفاوت هندسه سطح انتهایی آن‌ها می‌تواند موجب اتصال نامناسب، افزایش افت، بازتاب زیاد و حتی آسیب به سطح کانکتور شود. نوع پولیش پیگتیل باید با آداپتور، پچ کورد و پورت یا رابط سمت مقابل هماهنگ باشد.

متراژ پیگتیل

متراژ باید با ابعاد پچ پنل، موقعیت کاست، مسیر آرایش تارها و شعاع خمش مجاز هماهنگ شود. پیگتیل بسیار کوتاه، آرایش داخل پنل را دشوار می‌کند و ممکن است فشار یا کشش نامناسبی به محل فیوژن وارد کند. پیگتیل بیش‌ازحد بلند نیز باعث تجمع فیبر، پیچیدگی آرایش و افزایش احتمال خمش نامناسب در کاست می‌شود.

متراژهای ۱، ۱٫۵ و ۲ متر در بازار رایج هستند، اما طول مناسب باید با توجه به طراحی واقعی محفظه انتخاب شود. برای پچ پنل‌های بزرگ، ODFها یا آرایش‌های خاص، ممکن است متراژ متفاوتی مورد نیاز باشد.

نوع روکش و قطر بافر

پیگتیل‌ها معمولاً با ساختار بافر ۹۰۰ میکرون عرضه می‌شوند، اما این مقدار برای تمام محصولات قطعی نیست و باید مشخصات هر مدل جداگانه بررسی شود. روکش‌هایی مانند LSZH نیز برای محیط‌هایی که کنترل دود و ترکیبات هالوژنی در طراحی کابل‌کشی اهمیت دارد مورد استفاده قرار می‌گیرند.

وجود عبارت LSZH در مشخصات پیگتیل به معنای انطباق خودکار کل کابل‌کشی با الزامات حریق پروژه نیست. تمام اجزای کابل‌کشی، شرایط نصب و الزامات ساختمانی باید در کنار یکدیگر بررسی شوند.

انواع پیگتیل فیبر نوری براساس نوع و استاندارد کور

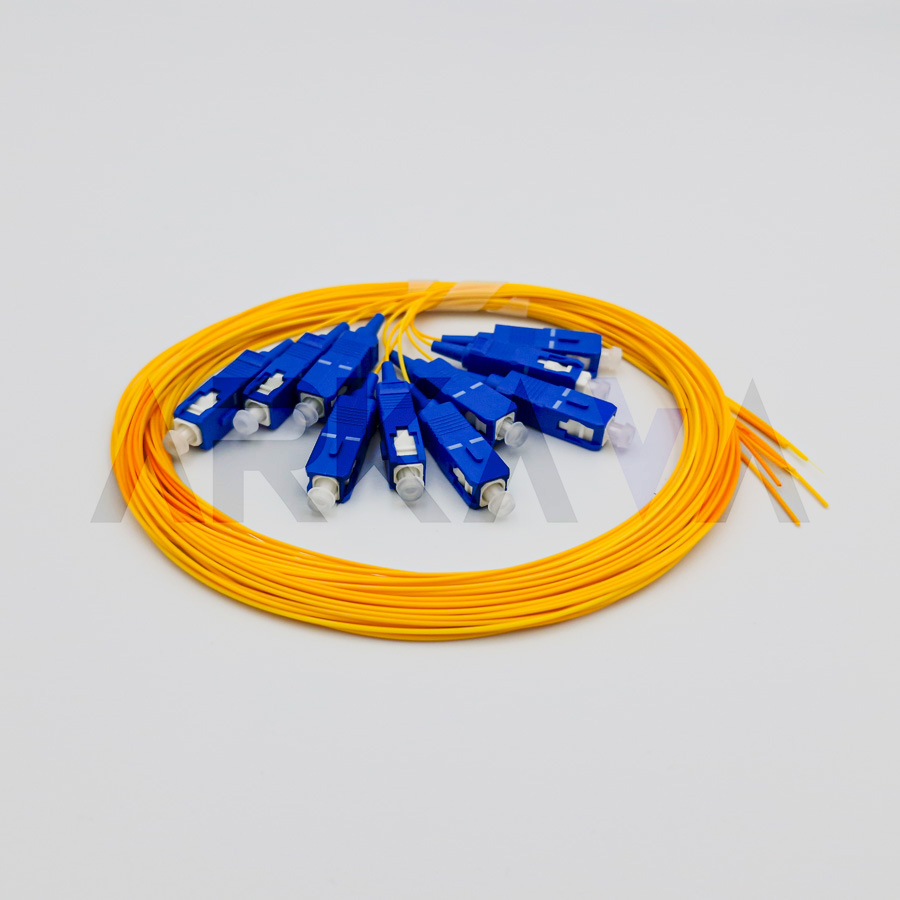

پیگتیل سینگل مود OS2

پیگتیل سینگل مود برای شبکه‌هایی طراحی می‌شود که انتقال سیگنال روی فیبر سینگل مود انجام می‌شود. در این گروه، OS2 یکی از رایج‌ترین استانداردها برای پروژه‌های مخابراتی، شبکه‌های سازمانی، لینک‌های بین ساختمان‌ها، مراکز داده، زیرساخت اپراتورها و شبکه‌های FTTx است.

در انتخاب پیگتیل OS2 باید علاوه بر استاندارد کور، نوع کانکتور و پولیش نیز بررسی شود. برای مثال، دو پیگتیل SC/UPC OS2 و SC/APC OS2 از نظر نوع فیبر مشابه هستند، اما به دلیل تفاوت پولیش نمی‌توان آن‌ها را بدون بررسی تجهیزات و آداپتور جایگزین یکدیگر کرد.

در پروژه‌های موجود، استاندارد دقیق کابل باید از روی مدارک فنی، چاپ روی کابل یا نتایج مستندسازی شبکه مشخص شود.

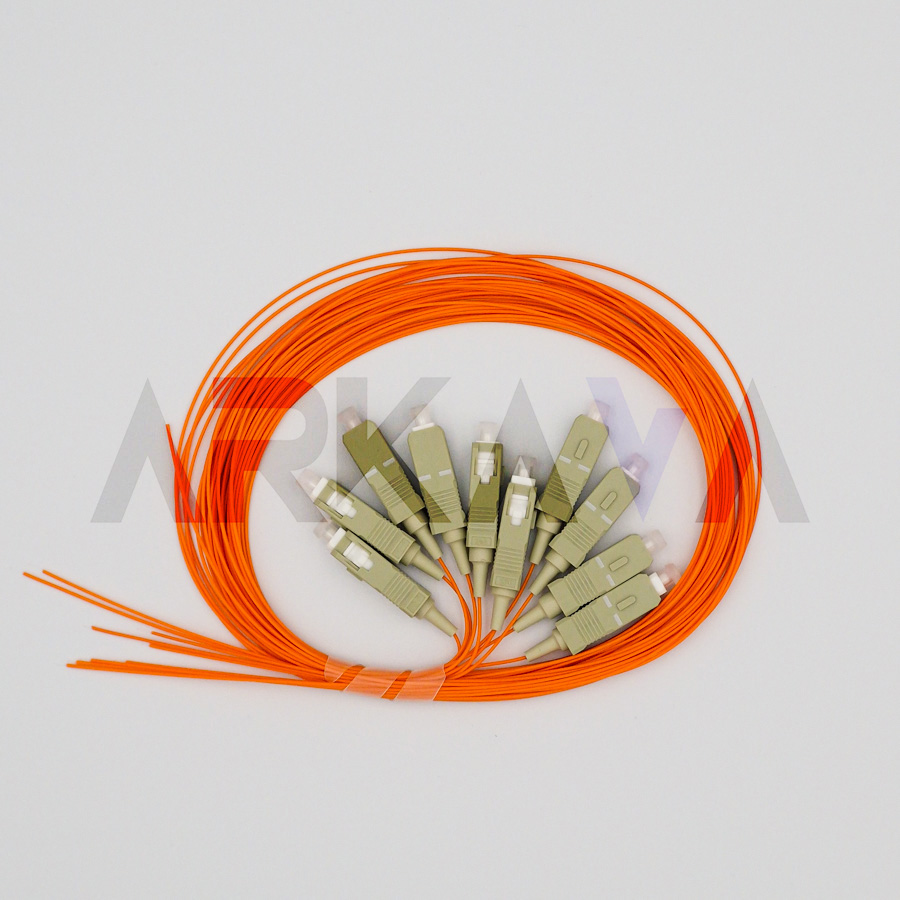

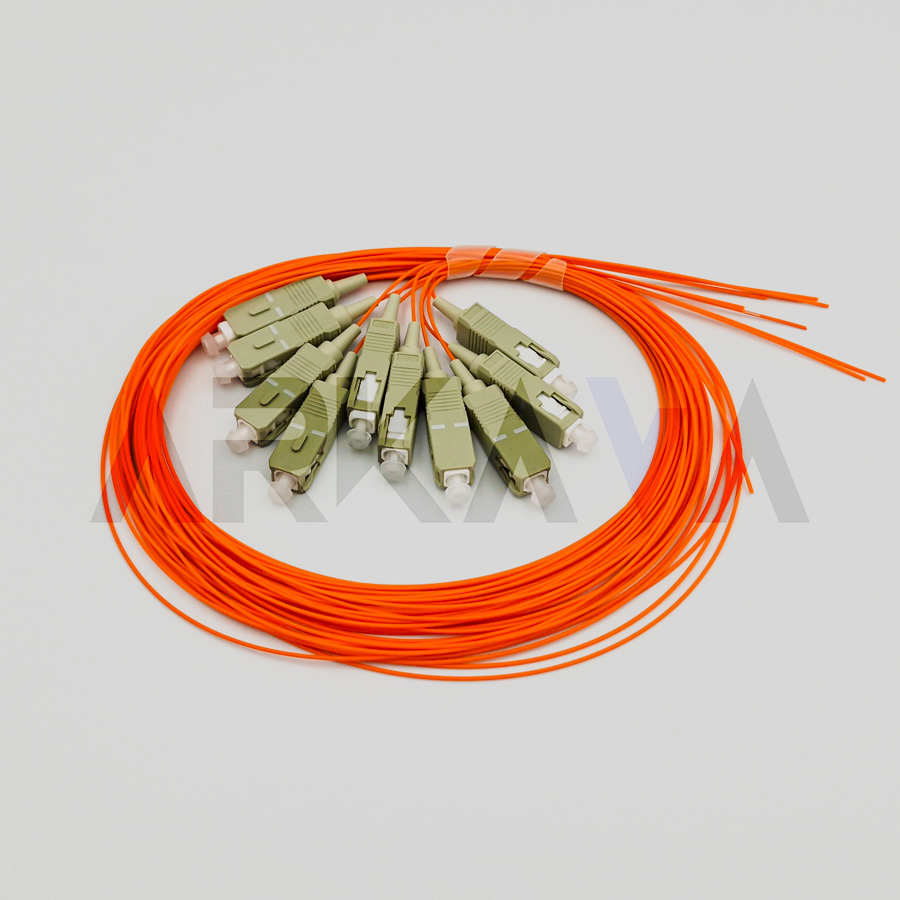

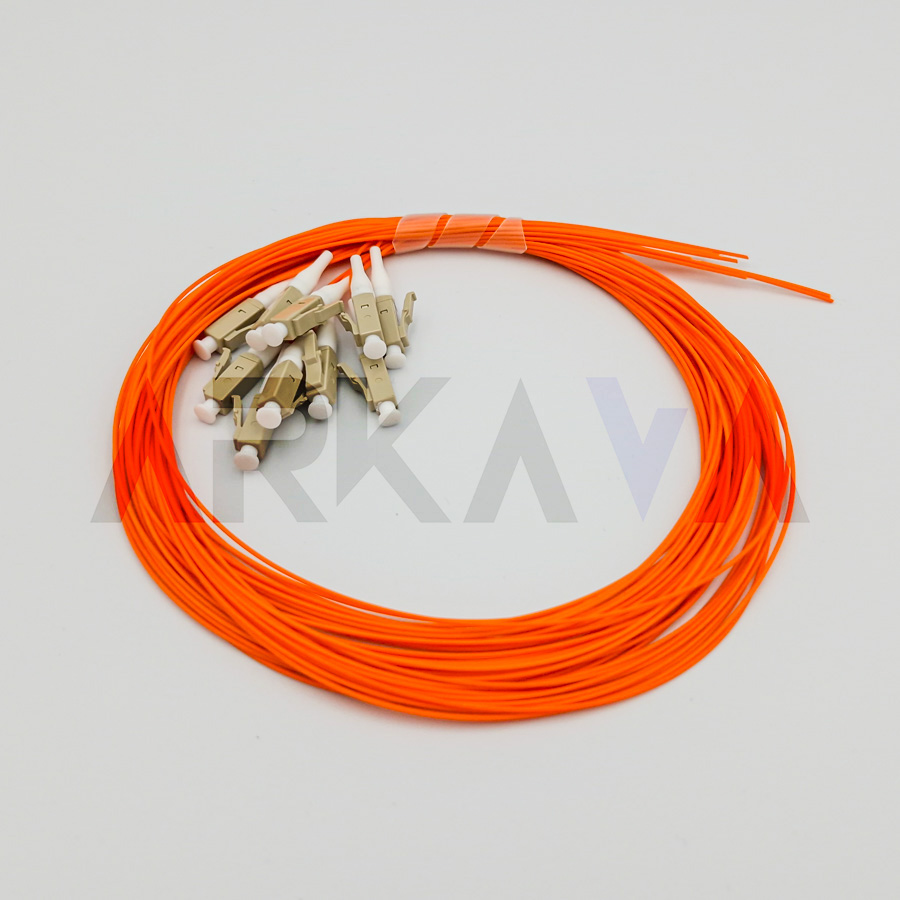

پیگتیل مالتی مود OM2

پیگتیل OM2 برای لینک‌هایی استفاده می‌شود که کابل و تجهیزات آن‌ها براساس فیبر مالتی مود OM2 طراحی شده‌اند. رنگ نارنجی در بسیاری از محصولات مالتی مود قدیمی‌تر و OM2 مشاهده می‌شود، اما رنگ تنها یک ابزار شناسایی اولیه است و نمی‌تواند جایگزین بررسی مشخصات فنی شود.

OM2 هنوز در برخی شبکه‌های موجود، ساختمان‌های اداری و زیرساخت‌های قدیمی‌تر مورد استفاده قرار می‌گیرد. در توسعه یا تعمیر چنین شبکه‌هایی، تطبیق پیگتیل با استاندارد کابل موجود اهمیت بیشتری از انتخاب صرفاً جدیدترین رده فیبر دارد.

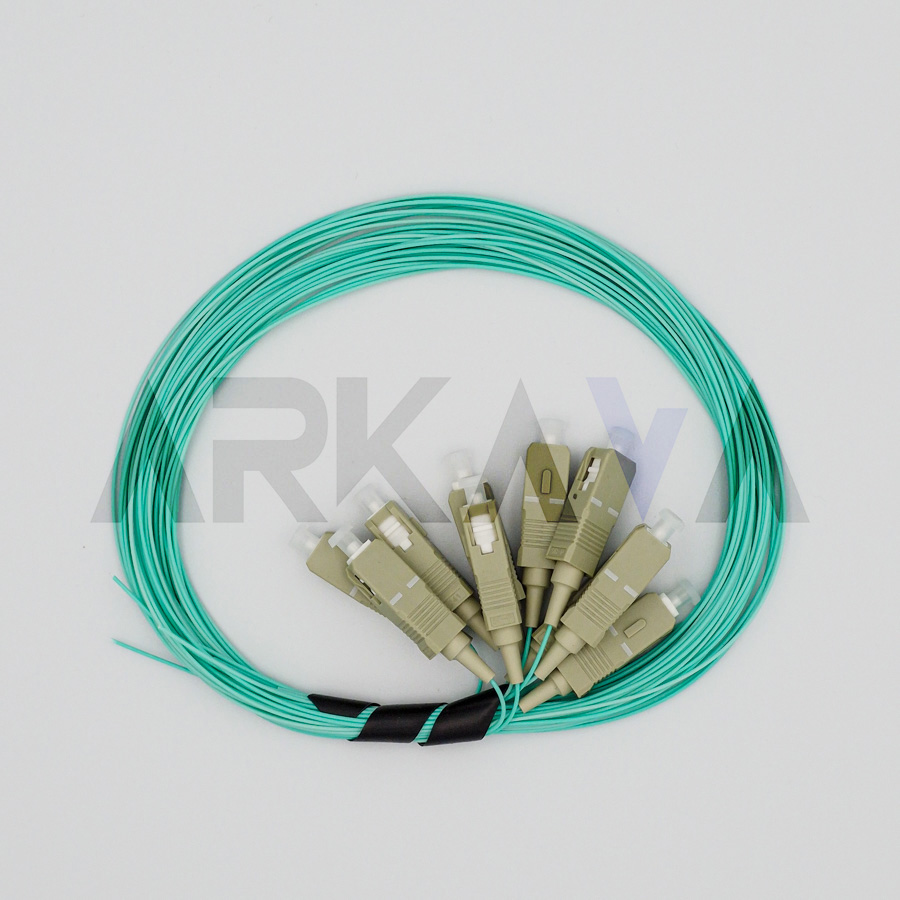

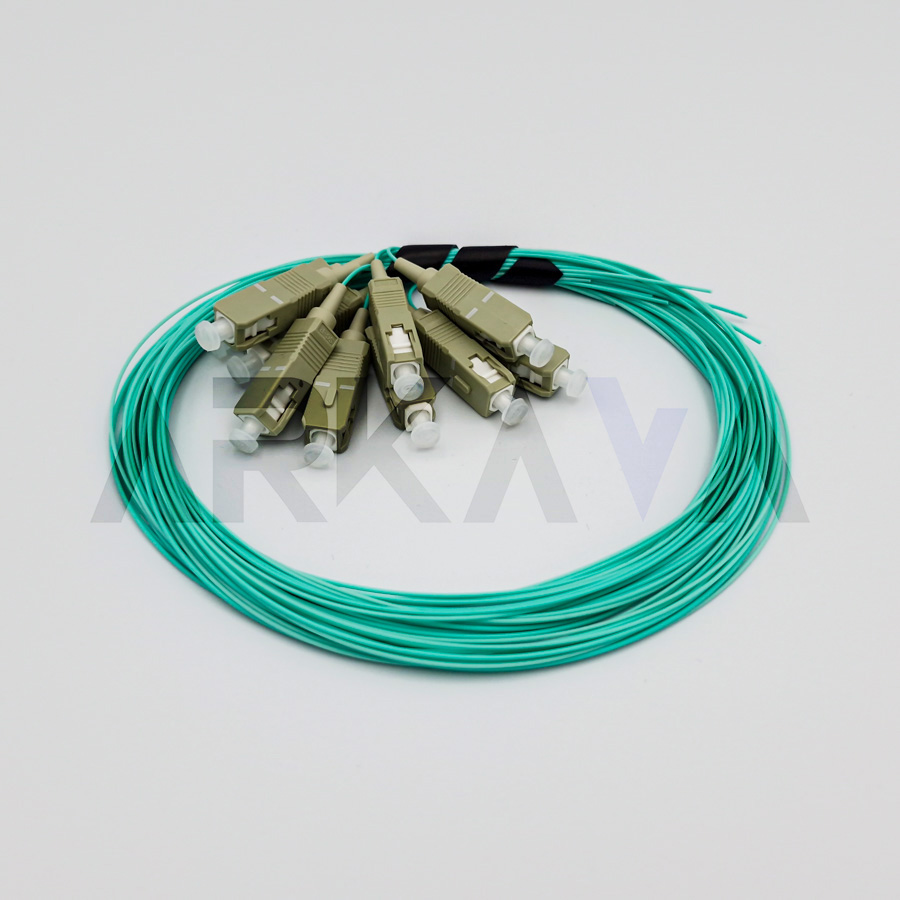

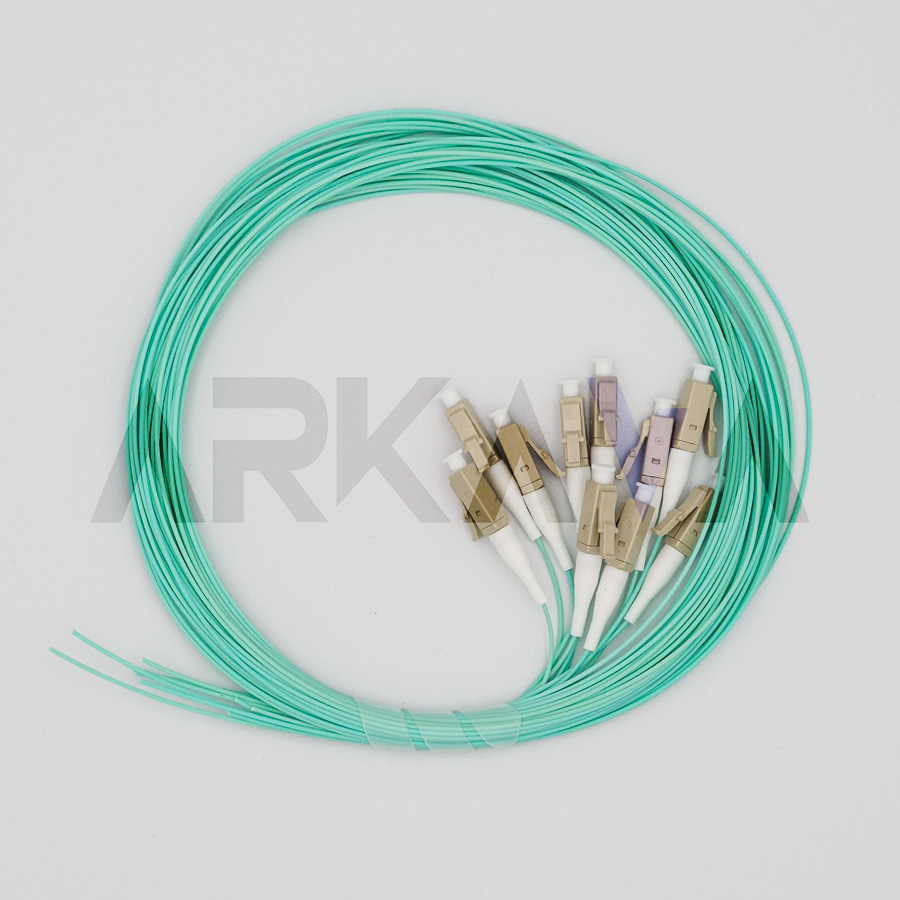

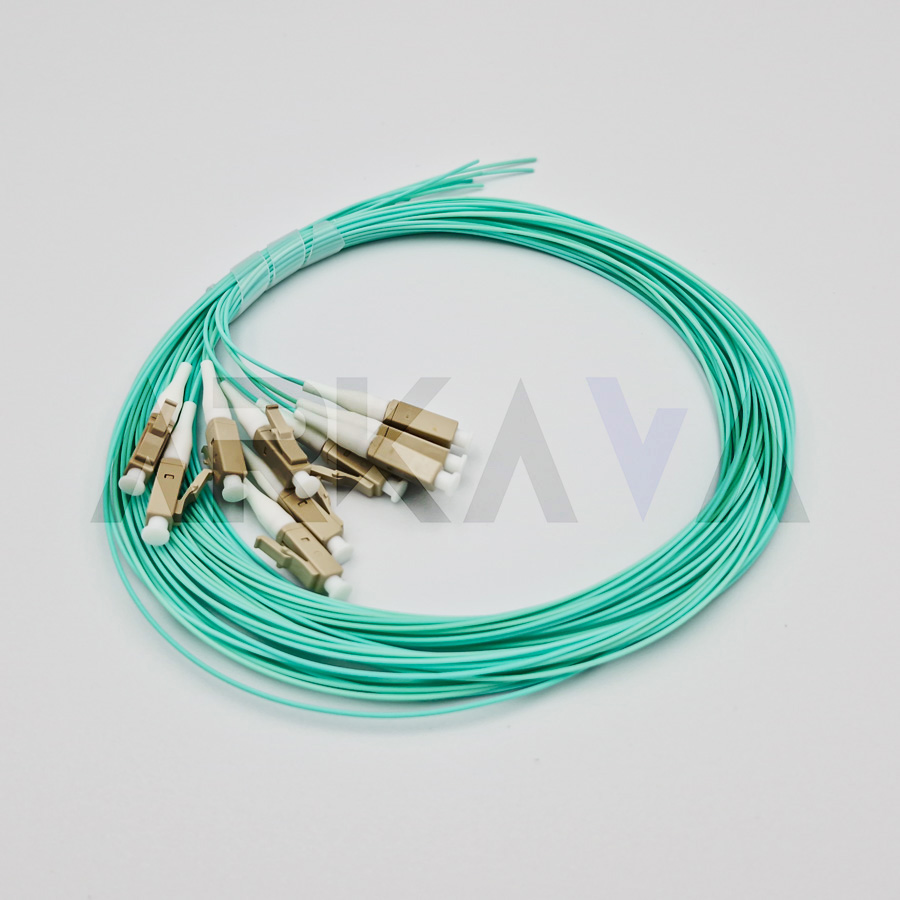

پیگتیل مالتی مود OM3

پیگتیل OM3 در شبکه‌های مالتی مود مبتنی بر تجهیزات نوری سازگار با OM3 مورد استفاده قرار می‌گیرد. این رده معمولاً با رنگ Aqua یا فیروزه‌ای شناخته می‌شود و در کابل‌کشی مراکز داده، اتاق‌های سرور و ارتباطات داخلی ساختمان کاربرد دارد.

هنگام خرید پیگتیل OM3 باید نوع کانکتور تجهیزات نیز بررسی شود. استفاده از کانکتور LC در تجهیزات پرتراکم و ماژول‌های نوری رایج است، درحالی‌که SC همچنان در بسیاری از پچ پنل‌ها، مدیاکانورترها و زیرساخت‌های توزیع دیده می‌شود.

پیگتیل مالتی مود OM4

پیگتیل OM4 برای لینک‌های مالتی مودی انتخاب می‌شود که کابل و سایر اجزای آن‌ها با استاندارد OM4 تطبیق دارند. OM4 نیز در بسیاری از محصولات با رنگ Aqua عرضه می‌شود، بنابراین تشخیص OM3 و OM4 تنها براساس رنگ ممکن نیست و باید اطلاعات فنی یا شناسه محصول بررسی شود.

در پروژه‌هایی که OM4 برای پشتیبانی از طراحی مشخص شبکه انتخاب شده است، پیگتیل، پچ کورد، آداپتور و تجهیزات نوری باید به‌عنوان یک سیستم کامل بررسی شوند.

پیگتیل مالتی مود OM5

OM5 یک رده مالتی مود Wideband است و معمولاً با رنگ سبز لیمویی شناخته می‌شود. استفاده از پیگتیل OM5 زمانی منطقی است که طراحی کابل‌کشی و تجهیزات نوری پروژه نیز بر همین استاندارد استوار باشد.

خرید پیگتیل OM5 برای یک شبکه OM3 یا OM4، بدون وجود طراحی فنی مشخص، به‌تنهایی مزیت عملی تضمین‌شده‌ای ایجاد نمی‌کند. انتخاب باید براساس نوع ترنسیور، طول لینک، کابل نصب‌شده و ساختار کامل کانال انجام شود.

انتخاب کانکتور مناسب برای پیگتیل فیبر نوری

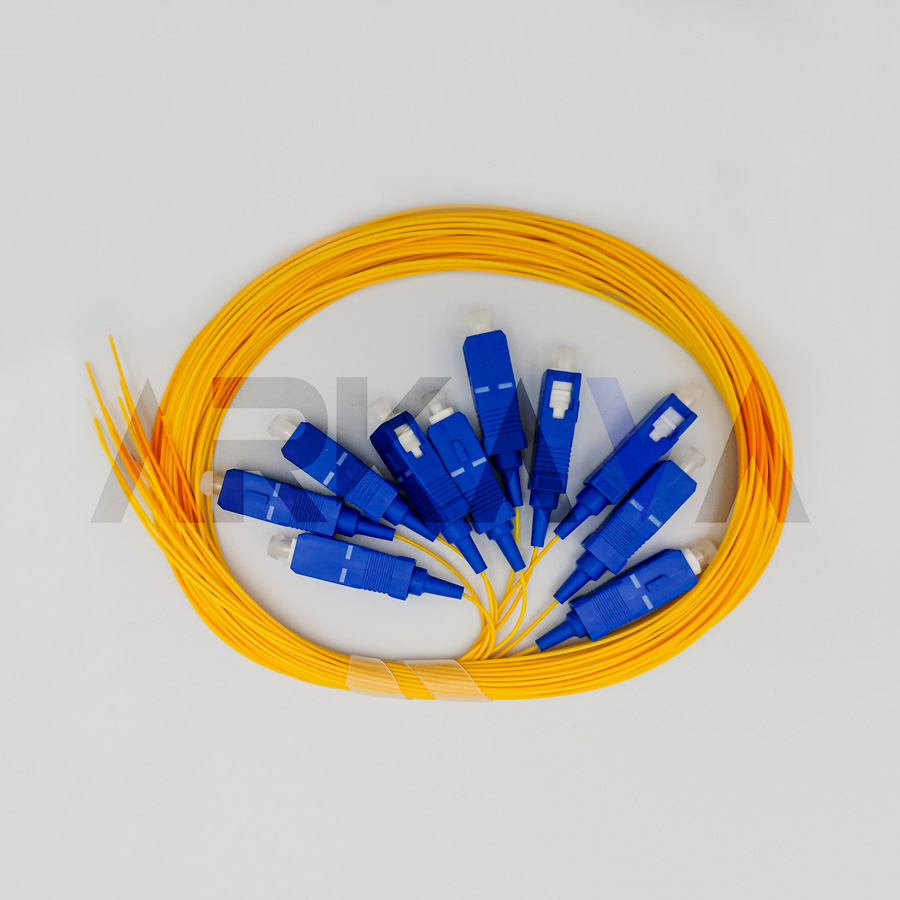

پیگتیل SC

کانکتور SC به دلیل ساختار نسبتاً بزرگ، مکانیزم اتصال Push-Pull و استفاده گسترده در پچ پنل‌ها، ODFها، تجهیزات مخابراتی و شبکه‌های دسترسی، یکی از رایج‌ترین گزینه‌ها برای پیگتیل است.

پیگتیل SC در نسخه‌های UPC و APC عرضه می‌شود. کانکتور SC/UPC معمولاً با بدنه یا نشان آبی و SC/APC معمولاً با رنگ سبز شناسایی می‌شود. بااین‌حال، رنگ نباید تنها معیار تشخیص باشد و مشخصات فنی محصول باید کنترل شود.

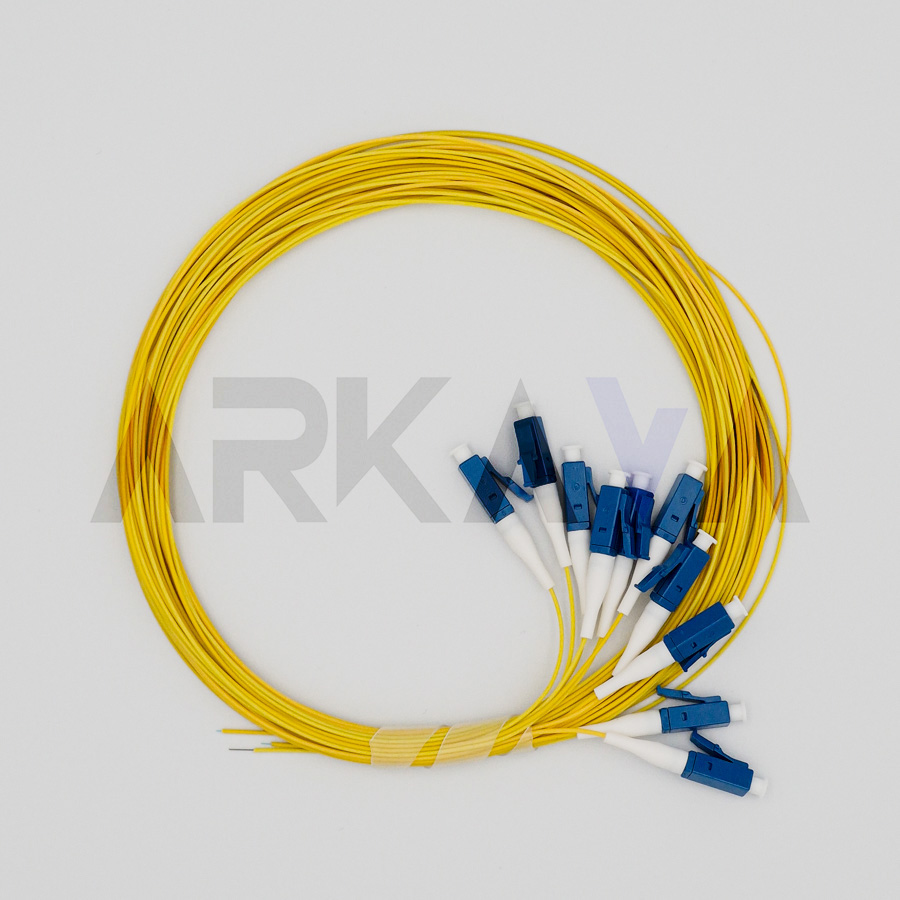

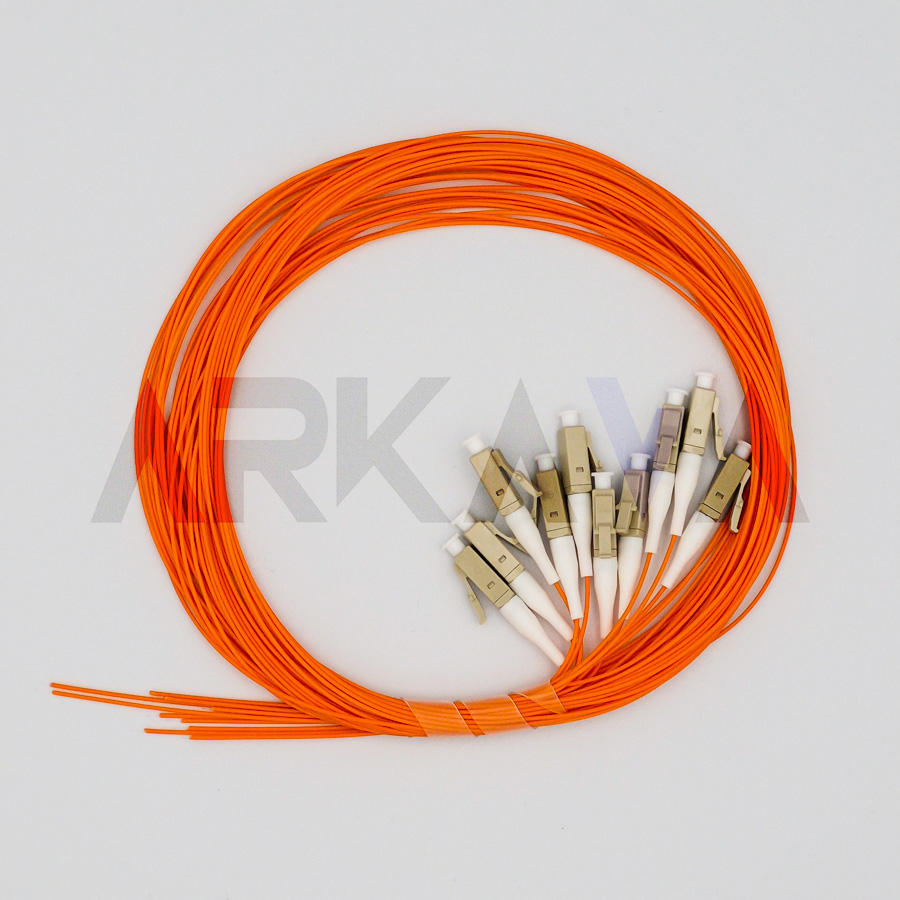

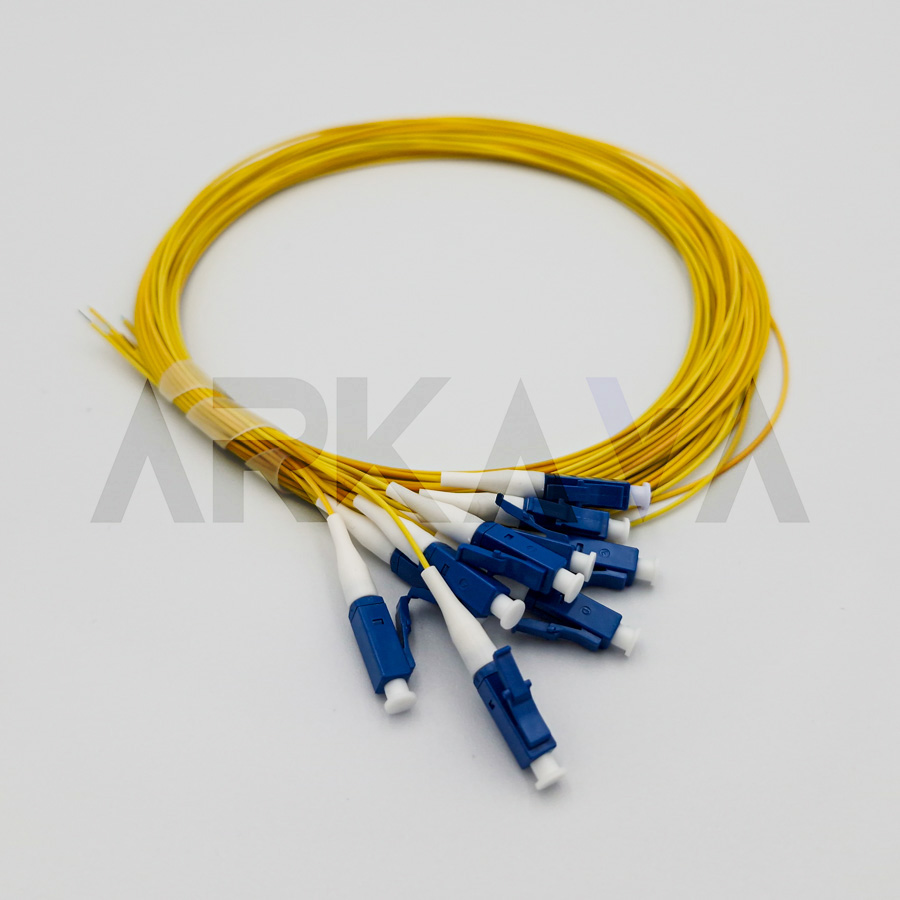

پیگتیل LC

کانکتور LC ابعاد کوچک‌تری نسبت به SC دارد و برای محیط‌هایی که تراکم پورت اهمیت دارد مناسب است. این کانکتور در پچ پنل‌های پرتراکم، ماژول‌های SFP و SFP+، تجهیزات مراکز داده و زیرساخت‌های مدرن شبکه به‌طور گسترده استفاده می‌شود.

پیگتیل LC نیز در مدل‌های UPC و APC و در استانداردهای مختلف سینگل مود و مالتی مود عرضه می‌شود. هنگام انتخاب آن باید مشخص شود که آداپتور LC به‌صورت سیمپلکس، داپلکس یا کواد طراحی شده و هر جایگاه چه نوع پولیشی را می‌پذیرد.

پیگتیل FC

کانکتور FC دارای ساختار اتصال رزوه‌ای است و در برخی تجهیزات اندازه‌گیری، سامانه‌های صنعتی، تجهیزات مخابراتی و محیط‌هایی که اتصال مکانیکی پیچ‌شونده مورد نیاز است استفاده می‌شود.

وجود رزوه به معنی مناسب‌بودن FC برای تمام محیط‌های دارای لرزش نیست. سازگاری مکانیکی، مشخصات آداپتور و الزامات سازنده تجهیز باید جداگانه بررسی شوند.

پیگتیل ST

کانکتور ST از مکانیزم اتصال چرخشی و قفل‌شونده استفاده می‌کند و بیشتر در برخی زیرساخت‌های قدیمی‌تر، تجهیزات صنعتی، شبکه‌های آموزشی و سامانه‌های نصب‌شده قبلی مشاهده می‌شود.

در توسعه شبکه‌های موجود، ممکن است استفاده از پیگتیل ST برای حفظ سازگاری ضروری باشد. در پروژه‌های جدید باید پیش از انتخاب آن، موجودی تجهیزات، تراکم پورت، پشتیبانی بلندمدت و سیاست استانداردسازی کانکتورها بررسی شود.

پیگتیل DIN و کانکتورهای تخصصی

کانکتورهای DIN و برخی رابط‌های تخصصی در تجهیزات مخابراتی، زیرساخت‌های خاص و سامانه‌های صنعتی دیده می‌شوند. این محصولات نباید صرفاً براساس نام عمومی کانکتور انتخاب شوند، زیرا خانواده، ابعاد رابط، نوع فریت و پولیش باید با تجهیز مقصد مطابقت کامل داشته باشد.

تفاوت پولیش APC، UPC و PC در پیگتیل فیبر نوری

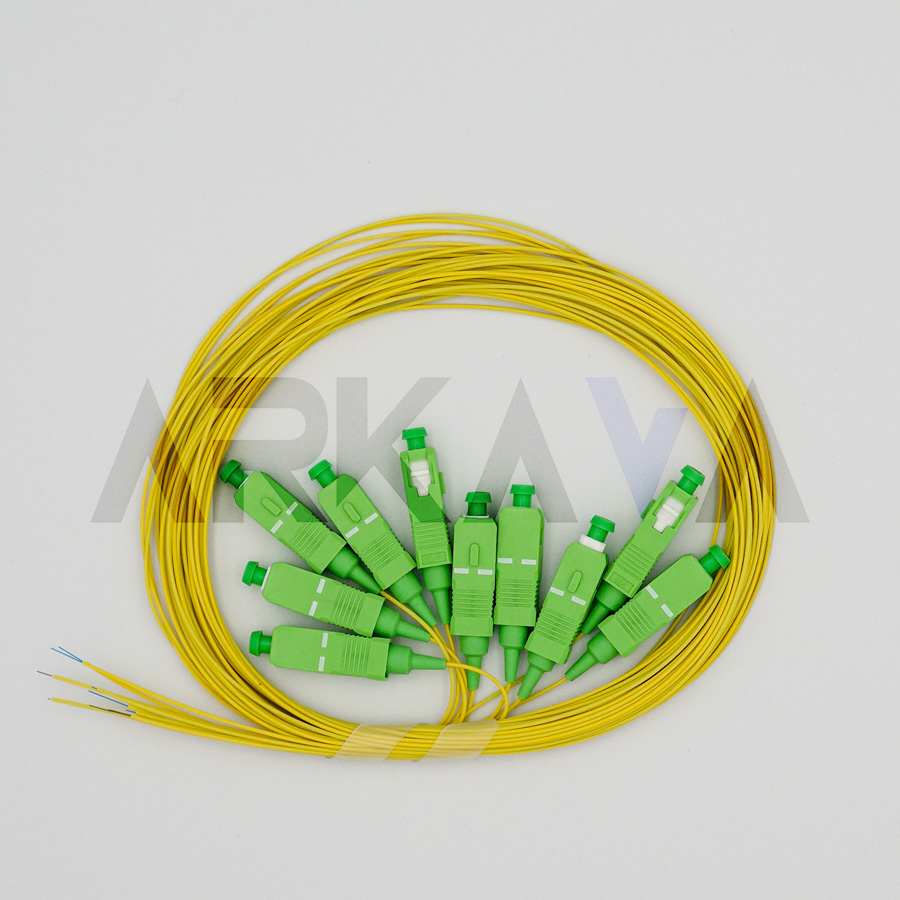

پیگتیل APC چیست؟

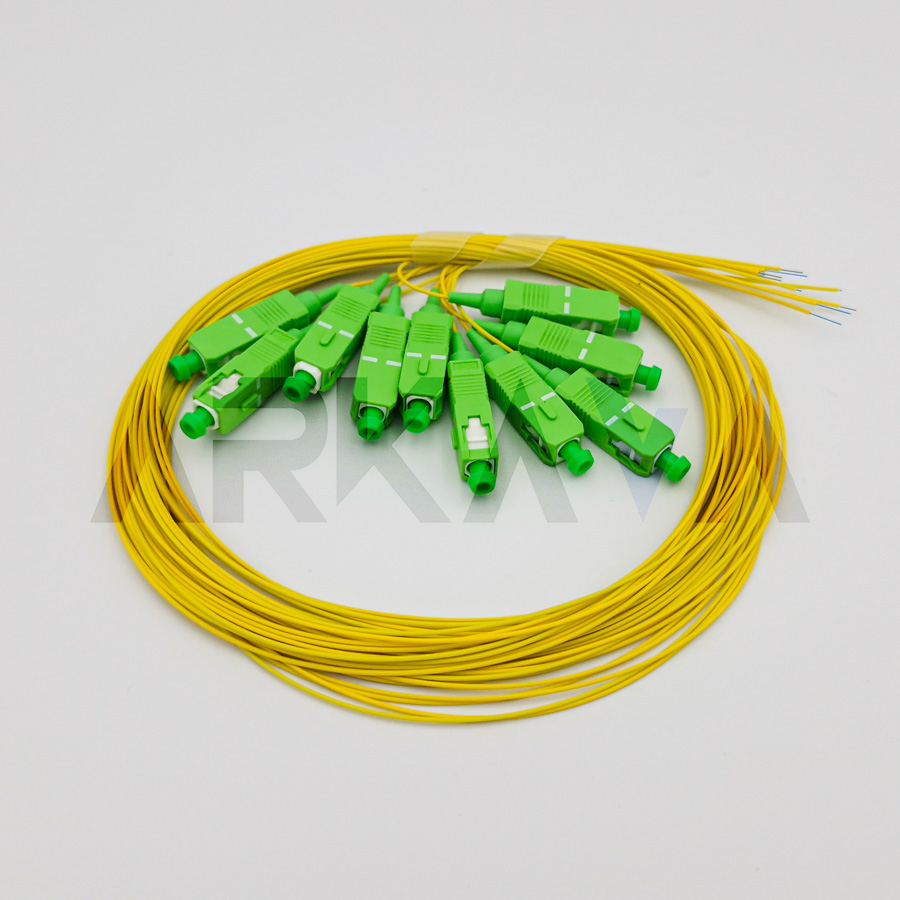

در کانکتور APC سطح انتهایی فریت با زاویه مشخص پولیش می‌شود. در بسیاری از کانکتورهای سینگل مود APC این زاویه ۸ درجه است. ساختار زاویه‌دار کمک می‌کند بخش بیشتری از نور بازتابی به‌جای برگشت مستقیم در هسته، به سمت کلدینگ هدایت شود.

به همین دلیل APC در کاربردهایی که حساسیت بیشتری نسبت به بازتاب نوری دارند، از جمله برخی شبکه‌های PON، FTTx، لینک‌های مخابراتی و سیستم‌های انتقال مبتنی بر طول موج، رایج است.

رنگ سبز معمولاً برای شناسایی کانکتور APC استفاده می‌شود. بااین‌حال، انتخاب نهایی باید براساس مشخصات محصول و نوع پورت یا آداپتور انجام شود.

پیگتیل UPC چیست؟

UPC نسخه بهبودیافته‌ای از پولیش تماس فیزیکی است که سطح انتهایی آن حالت تخت ساده ندارد و با هندسه‌ای دقیق و کمی منحنی آماده می‌شود. کانکتورهای UPC در بسیاری از شبکه‌های انتقال داده، پچ پنل‌ها، تجهیزات اکتیو و اتصالات عمومی فیبر نوری استفاده می‌شوند.

رنگ آبی معمولاً برای شناسایی کانکتورهای سینگل مود UPC دیده می‌شود. در محصولات مالتی مود، رنگ کانکتور و ژاکت می‌تواند متناسب با استاندارد فیبر متفاوت باشد.

پولیش PC چیست؟

PC مخفف Physical Contact است و به ساختاری اشاره دارد که در آن سطح دو فریت هنگام اتصال با یکدیگر تماس فیزیکی برقرار می‌کنند. UPC و APC نیز از خانواده اتصالات تماس فیزیکی هستند، اما هندسه و روش پولیش متفاوتی دارند.

عبارت PC هنوز در برخی محصولات، تجهیزات و اسناد فنی دیده می‌شود. هنگام جایگزینی یک پیگتیل PC قدیمی با UPC یا APC باید سازگاری کامل رابط بررسی شود.

آیا می‌توان APC و UPC را به یکدیگر متصل کرد؟

اتصال مستقیم APC به UPC مجاز نیست. حتی اگر هر دو کانکتور از نوع SC یا LC باشند، تفاوت سطح زاویه‌دار APC با سطح UPC مانع تماس استاندارد فریت‌ها می‌شود. این اتصال می‌تواند باعث افت زیاد، بازتاب نامطلوب و آسیب‌دیدگی سطح کانکتور شود.

بنابراین عباراتی مانند SC یا LC به‌تنهایی برای انتخاب پیگتیل کافی نیستند و نوع کامل رابط، مانند SC/APC یا LC/UPC، باید مشخص شود.

رنگ پیگتیل فیبر نوری چه مفهومی دارد؟

رنگ در پیگتیل می‌تواند دو کاربرد متفاوت داشته باشد: شناسایی رده فیبر و شناسایی شماره یا ترتیب تارها. اشتباه میان این دو کاربرد ممکن است باعث انتخاب نادرست محصول شود.

رنگ زرد معمولاً در کابل‌ها و پیگتیل‌های سینگل مود دیده می‌شود. نارنجی برای بسیاری از محصولات مالتی مود OM1 و OM2 رایج است. رنگ Aqua برای OM3 و OM4 و رنگ سبز لیمویی برای OM5 استفاده می‌شود.

بااین‌حال، در بسته‌های چندرنگ پیگتیل، رنگ بافر هر پیگتیل ممکن است برای تطبیق با ترتیب رنگی تارهای کابل استفاده شود. در این شرایط، وجود پیگتیل‌های آبی، نارنجی، سبز، قهوه‌ای و سایر رنگ‌ها لزوماً به معنای تفاوت استاندارد کور نیست، تمام پیگتیل‌های یک بسته می‌توانند از یک نوع فیبر باشند، اما برای شناسایی کورها رنگ متفاوت داشته باشند.

به همین دلیل هنگام خرید پیگتیل فیبر نوری باید میان «رنگ شناسایی نوع فیبر» و «رنگ شناسایی شماره کور» تفاوت قائل شد. اطلاعاتی مانند OS2، OM3 یا OM4 که در مشخصات محصول درج شده‌اند، معیار اصلی تشخیص هستند.

انتخاب پیگتیل مناسب برای پچ پنل، ODF و باکس فیبر نوری

تطبیق پیگتیل با آداپتور

اولین بررسی باید مربوط به نوع آداپتور نصب‌شده در پنل باشد. یک آداپتور SC/APC به پیگتیل SC/APC نیاز دارد و آداپتور LC/UPC باید با پیگتیل LC/UPC استفاده شود.

در آداپتورهای داپلکس، هر جایگاه همچنان یک اتصال مستقل فیبر را برقرار می‌کند. عبارت داپلکس در آداپتور به تعداد کانال‌های قابل نصب در بدنه آداپتور اشاره دارد و پیگتیل‌های متصل‌شونده معمولاً به‌صورت تک‌فیبر یا سیمپلکس هستند.

تطبیق با کابل اصلی

نوع فیبر پیگتیل باید با تارهای کابل اصلی هماهنگ باشد. تنها یکسان‌بودن قطر ظاهری یا قابلیت انجام فیوژن، دلیل کافی برای سازگاری نیست. استاندارد فیبر، قطر میدان مد، مشخصات نوری و طراحی لینک باید در انتخاب لحاظ شود.

برای تعمیر یا توسعه شبکه‌های قدیمی، مشخصات کابل باید پیش از سفارش از روی چاپ کابل، مستندات اجرا یا نتایج تست شناسایی شود.

انتخاب متراژ مناسب

پیگتیل باید به اندازه‌ای بلند باشد که از محل فیوژن تا آداپتور بدون کشش، پیچ‌خوردگی یا خمش نامناسب آرایش شود. بخشی از طول نیز برای قرارگیری ایمن در مسیرهای کاست و مدیریت ذخیره فیبر نیاز است.

ابعاد محفظه، تعداد فیوژن‌ها، موقعیت ورودی کابل و محل نصب آداپتورها بر طول مناسب تأثیر دارند. انتخاب یک متراژ ثابت برای تمام پچ پنل‌ها و باکس‌ها توصیه نمی‌شود.

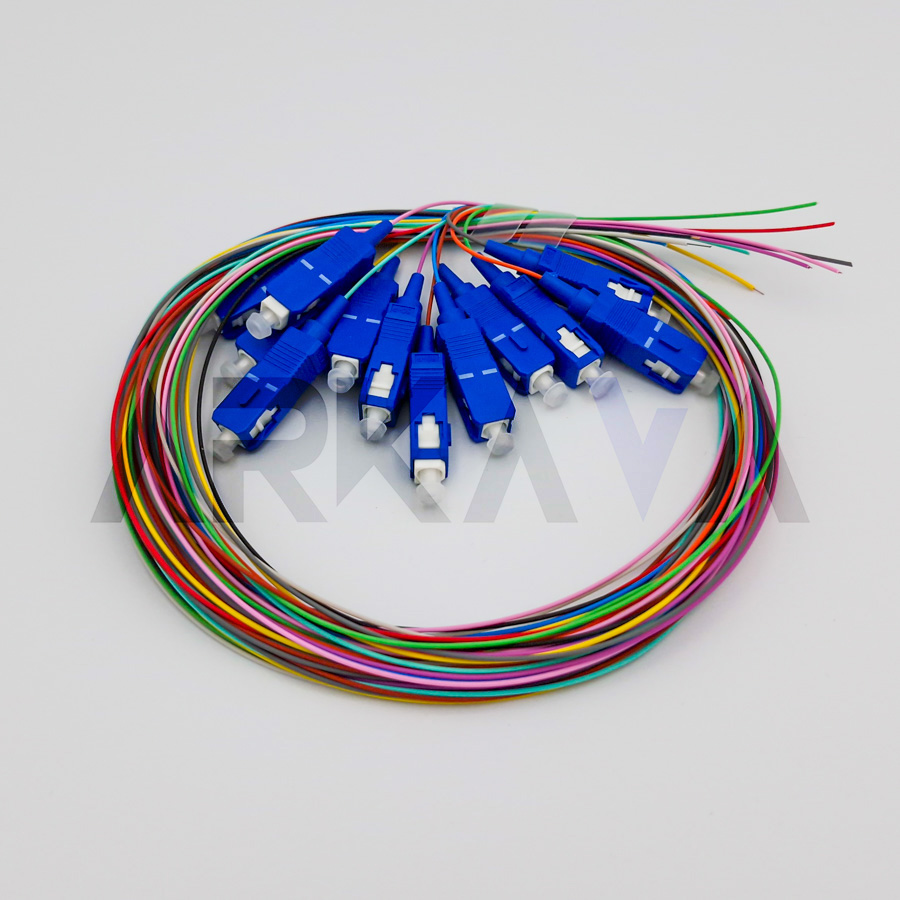

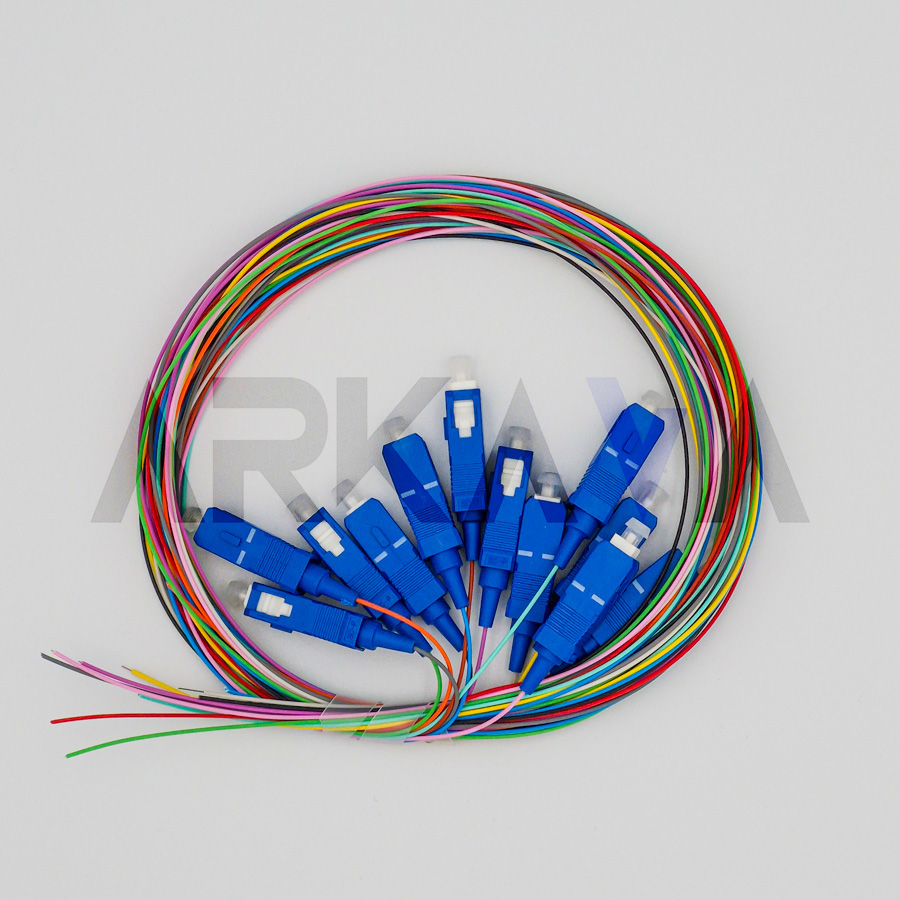

پک تک‌رنگ یا بسته چندرنگ

برای پروژه‌های کم‌کور یا تعمیر یک اتصال مشخص، پیگتیل تک‌رنگ می‌تواند کافی باشد. در کابل‌های چندکور، بسته‌های رنگی به مجری کمک می‌کنند هر تار کابل را به پیگتیلی با رنگ متناظر متصل کند و احتمال خطا در مستندسازی و آرایش کاهش یابد.

تعداد پیگتیل‌های بسته باید با تعداد کور کابل و تعداد پورت‌های مورد استفاده هماهنگ باشد. خرید بسته ۱۲ رنگ برای کابل ۱۲ کور رایج است، اما در کابل‌های با تعداد کور بیشتر ممکن است رنگ‌ها در گروه‌های مختلف تکرار شوند و شناسایی آن‌ها به تیوب، بایندر یا شماره گروه وابسته باشد.

فضای خمش و آرایش داخل کاست

فیبر نوری نباید با زاویه تند، فشار نقطه‌ای یا حلقه‌های بسیار کوچک داخل کاست قرار گیرد. پیگتیل باید در مسیرهای طراحی‌شده کاست آرایش شود و محل فیوژن نیز داخل نگهدارنده اسپلایس پروتکشن تثبیت شود.

شعاع خمش مجاز یک مقدار واحد برای تمام پیگتیل‌ها نیست و به نوع فیبر، ساختار بافر و مشخصات سازنده وابسته است.

کاربردهای پیگتیل فیبر نوری در پروژه‌های شبکه

پیگتیل در هر نقطه‌ای که کابل خام فیبر نوری باید به یک رابط کانکتوردار استاندارد تبدیل شود کاربرد دارد. این قطعه در شبکه‌های سازمانی برای ترمینیشن کابل‌های بین طبقات، ساختمان‌ها، رک‌های اصلی و رک‌های فرعی مورد استفاده قرار می‌گیرد.

در مراکز داده، پیگتیل می‌تواند برای اتصال کابل‌های ترانک یا کابل‌های ورودی به پچ پنل‌های توزیع استفاده شود. در این محیط‌ها انتخاب LC یا سایر کانکتورهای پرتراکم براساس طراحی پچ پنل و تجهیزات انجام می‌شود.

در شبکه‌های FTTH و FTTx، پیگتیل‌های سینگل مود به‌ویژه مدل‌های APC در بخش‌هایی از شبکه که کنترل بازتاب اهمیت دارد مورد استفاده قرار می‌گیرند. نوع دقیق کانکتور باید با اسپلیتر، ODF، FAT، باکس مشترک و تجهیزات سمت کاربر هماهنگ باشد.

در شبکه‌های اپراتوری، شرکت‌های ارائه‌دهنده اینترنت و پروژه‌های مخابراتی، پیگتیل برای ترمینیشن کابل‌ها در ODF و اتصال مسیر به تجهیزات انتقال استفاده می‌شود. در پروژه‌های صنعتی نیز باکس‌های دیواری، پچ پنل‌های رک‌مونت و محفظه‌های مقاوم می‌توانند محل نصب پیگتیل باشند.

نکات مهم نصب و فیوژن پیگتیل فیبر نوری

کیفیت نهایی اتصال فقط به مشخصات پیگتیل وابسته نیست و روش نصب نقش مهمی در عملکرد لینک دارد. پیش از فیوژن، نوع فیبر پیگتیل و کابل باید تطبیق داده شود و تارها با ابزار مناسب لخت، تمیز و برش داده شوند.

پس از انجام فیوژن، محل اتصال باید با اسپلایس پروتکشن متناسب محافظت و در نگهدارنده کاست تثبیت شود. فیبر نباید در معرض کشش، فشار درب پچ پنل یا تماس با لبه‌های تیز قرار گیرد.

کانکتور و آداپتور پیش از اتصال باید با روش و ابزار مناسب بازرسی و تمیز شوند. آلودگی سطح فریت می‌تواند باعث افزایش افت، بازتاب و انتقال آلودگی به کانکتور سمت مقابل شود. درپوش محافظ نیز نباید به‌عنوان تضمین تمیزبودن کانکتور در نظر گرفته شود.

پس از پایان نصب، لینک باید براساس الزامات پروژه تست شود. تست توان نوری و افت لینک برای ارزیابی کلی مسیر استفاده می‌شود و OTDR می‌تواند برای بررسی رویدادها، فیوژن‌ها، اتصالات و محل خطا به کار رود. حدود پذیرش باید براساس طراحی، استاندارد پروژه و مشخصات تجهیزات تعیین شود.

تفاوت پیگتیل و پچ کورد فیبر نوری

پیگتیل در یک سمت کانکتور دارد و سمت دیگر آن برای فیوژن آماده می‌شود. پچ کورد در هر دو سمت دارای کانکتور است و برای اتصال مستقیم میان دو آداپتور، پنل یا تجهیز به کار می‌رود.

پیگتیل معمولاً داخل پچ پنل، ODF یا باکس نصب می‌شود و بخشی از ترمینیشن دائمی یا نیمه‌دائمی کابل اصلی است. پچ کورد در سمت قابل دسترس پنل قرار می‌گیرد و اتصال میان پچ پنل و تجهیز اکتیو یا میان دو نقطه کانکتوردار را برقرار می‌کند.

برای نمونه، کابل اصلی وارد پچ پنل می‌شود، تار آن به پیگتیل فیوژن می‌شود و کانکتور پیگتیل در پشت آداپتور قرار می‌گیرد. سپس یک پچ کورد از جلوی همان آداپتور به پورت نوری سوئیچ یا مدیاکانورتر متصل می‌شود.

بنابراین پیگتیل و پچ کورد جایگزین مستقیم یکدیگر نیستند و هرکدام نقش متفاوتی در ساختار کابل‌کشی فیبر نوری دارند.

قیمت پیگتیل فیبر نوری به چه عواملی بستگی دارد؟

قیمت پیگتیل فیبر نوری تحت تأثیر مجموعه‌ای از ویژگی‌های فنی و تجاری قرار دارد. برند سازنده، نوع فیبر، استاندارد کور، کانکتور، نوع پولیش، متراژ، روکش، تعداد پیگتیل در بسته و نحوه کنترل کیفیت از عوامل اصلی هستند.

پیگتیل‌های سینگل مود و مالتی مود یا مدل‌های SC، LC، FC و ST ممکن است ساختار قیمت متفاوتی داشته باشند. وجود پولیش APC یا UPC نیز می‌تواند بر مدل محصول و قیمت آن اثر بگذارد.

محصولات عرضه‌شده به‌صورت بسته‌های چندعددی یا پک‌های رنگی باید براساس قیمت هر بسته و تعداد واقعی پیگتیل مقایسه شوند. مقایسه قیمت یک پیگتیل تکی با یک بسته ۱۲ عددی بدون توجه به واحد فروش، نتیجه دقیقی ارائه نمی‌دهد.

علاوه بر قیمت اولیه، سازگاری و قابلیت ردیابی مشخصات نیز اهمیت دارد. انتخاب پیگتیل نامتناسب می‌تواند هزینه تعویض، اجرای مجدد فیوژن، تست و توقف لینک را به پروژه تحمیل کند. بنابراین معیار خرید نباید صرفاً کمترین قیمت باشد.

برای خرید پیگتیل فیبر نوری مناسب چه اطلاعاتی لازم است؟

پیش از ثبت سفارش، اطلاعات زیر باید مشخص شود:

• نوع فیبر: سینگل مود یا مالتی مود
• استاندارد کور: OS1، OS2، OM2، OM3، OM4 یا OM5
• نوع کانکتور: SC، LC، FC، ST، DIN یا سایر مدل‌ها
• نوع پولیش: APC، UPC یا PC
• متراژ مورد نیاز
• نوع روکش یا بافر
• تعداد پیگتیل
• تک‌رنگ یا چندرنگ‌بودن بسته
• نوع آداپتور نصب‌شده
• ابعاد و ساختار پچ پنل، ODF یا باکس
• نوع تجهیزات و پچ کورد سمت مقابل

در صورتی که بخشی از این اطلاعات مشخص نیست، بهتر است پیش از خرید از روی لیبل تجهیزات، مشخصات کابل، مدل آداپتور یا مستندات پروژه شناسایی شود. تصاویر واضح از کانکتور، آداپتور، پچ پنل و نوشته روی کابل نیز می‌توانند به تشخیص محصول کمک کنند.

جمع‌بندی راهنمای خرید پیگتیل فیبر نوری

برای خرید پیگتیل فیبر نوری مناسب، ابتدا نوع کابل اصلی و تجهیزات شبکه را مشخص کنید. سپس استاندارد کور، نوع کانکتور، نوع پولیش، متراژ و تعداد مورد نیاز را انتخاب کنید. یکسان‌بودن ظاهر کانکتورها برای اثبات سازگاری کافی نیست و مشخصات کامل رابط، مانند SC/APC، SC/UPC، LC/APC یا LC/UPC، باید بررسی شود.

در پروژه‌های چندکور، بسته‌های رنگی می‌توانند آرایش و شناسایی تارها را ساده‌تر کنند. در پروژه‌های سینگل مود، انتخاب OS2 و در پروژه‌های مالتی مود، تطبیق OM2، OM3، OM4 یا OM5 با کابل و تجهیزات اهمیت دارد.
