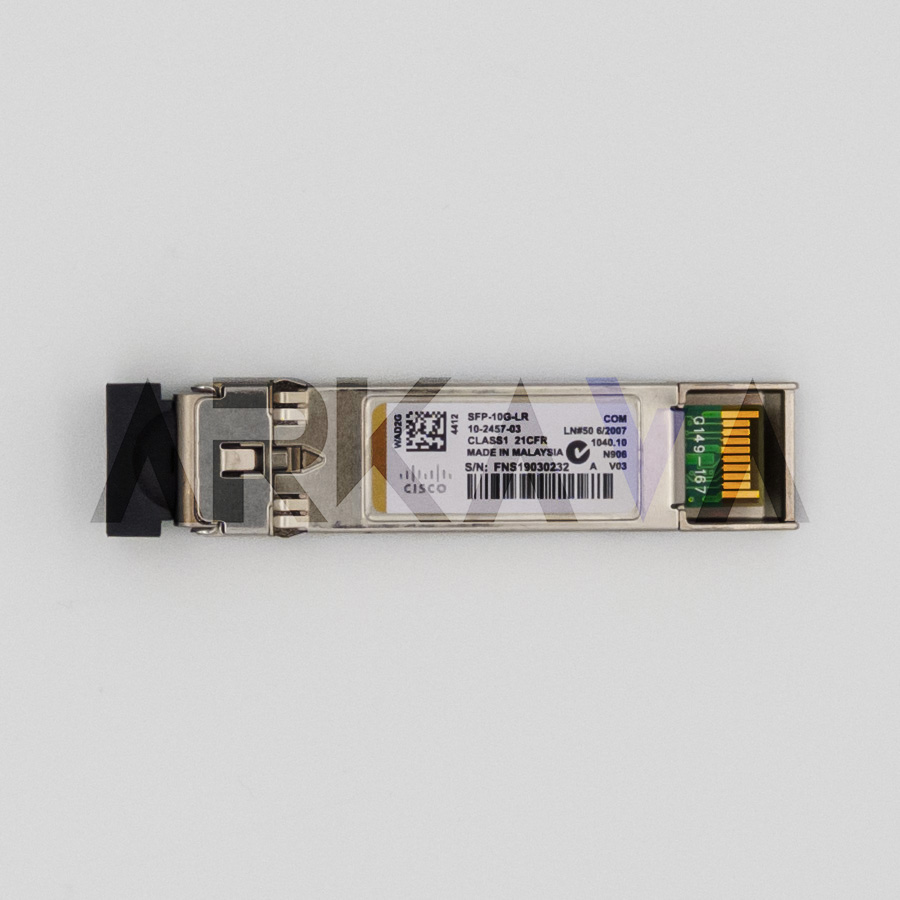

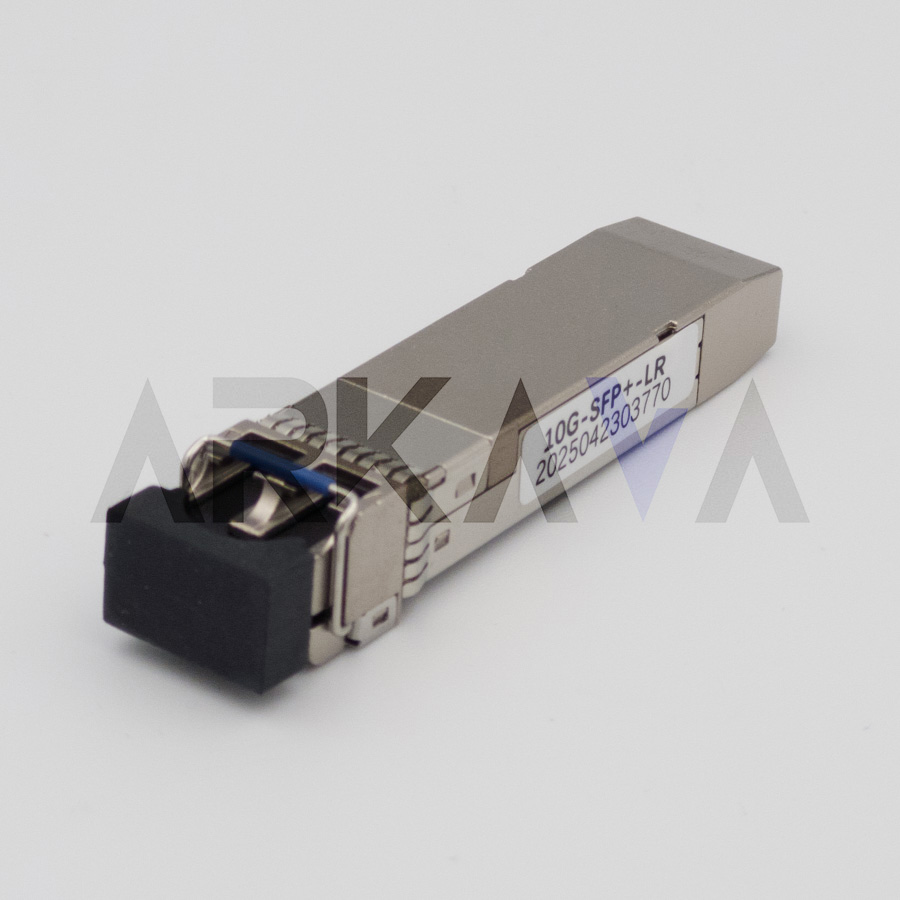

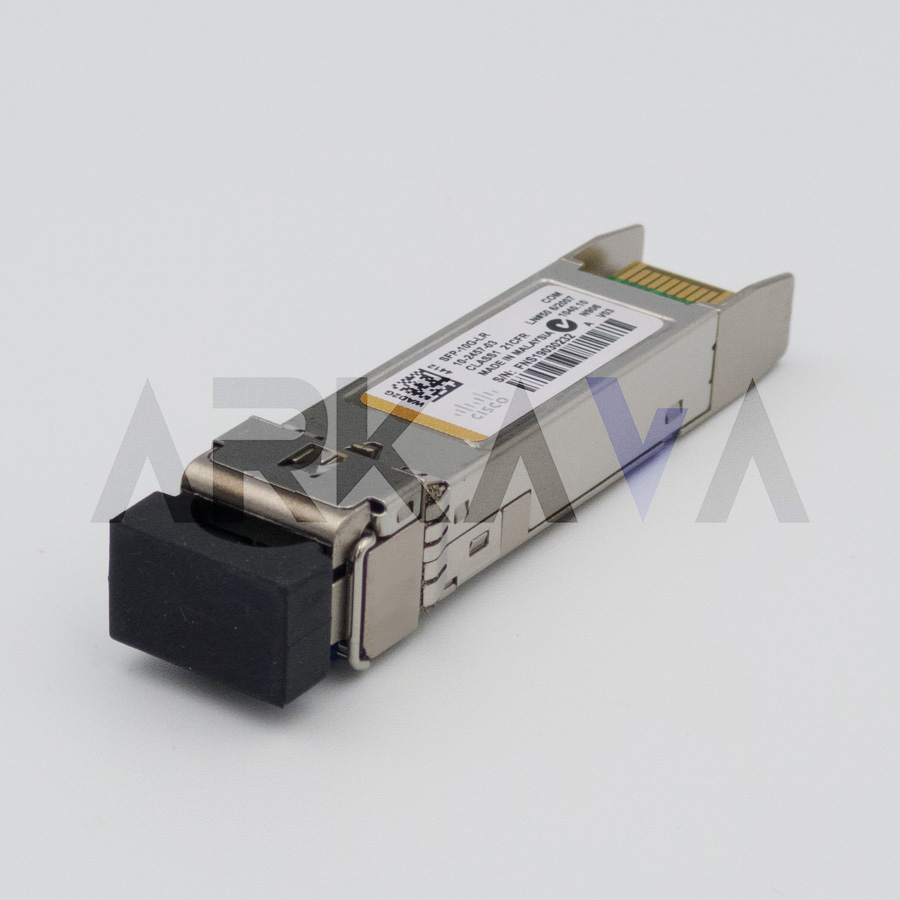

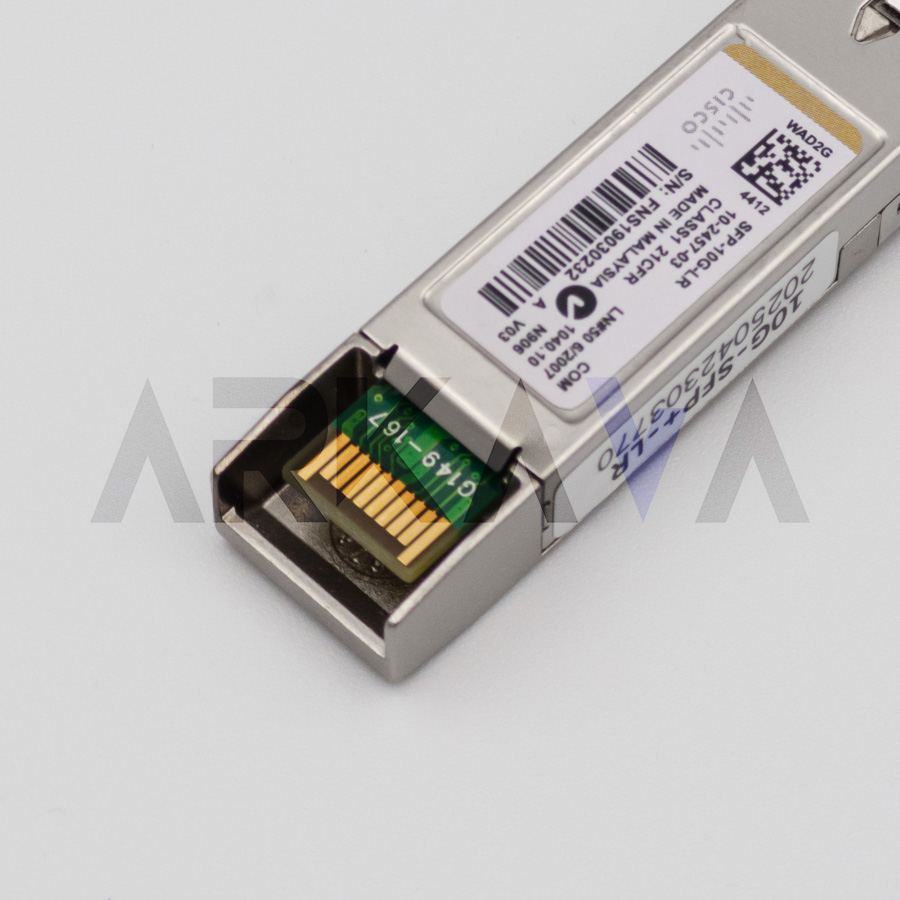

ماژول فیبر نوری SFP+ 10G LR سیسکو با شناسه SFP-CISCO-10G-LR-SM، ترنسیوری استاندارد برای برقراری لینکهای اترنت ۱۰ گیگابیت بر بستر فیبر سینگلمود است. استفاده از طول موج ۱۳۱۰ نانومتر، سازگاری با کابلهای استاندارد ۹/۱۲۵ و کانکتور LC داپلکس، پیادهسازی سریع و پایدار مسیرهای آپلینک، تجمیع و ارتباط بینسایتی را امکانپذیر میکند. فرمفاکتور کوچک، نصب داغ و انطباق کامل با درگاههای SFP+ روی سوئیچها و روترهای سازمانی، این ماژول را گزینهای کارآمد برای مراکز داده، شبکههای پردیس و زیرساختهای مخابراتی قرار میدهد.
پشتیبانی داخلی از DOM/DDM امکان پایش برخط دما، ولتاژ، توان نوری فرستنده/گیرنده و آلارمهای عملیاتی را از طریق سیستم مدیریت شبکه فراهم میکند.
مشخصات فنی و عملکرد

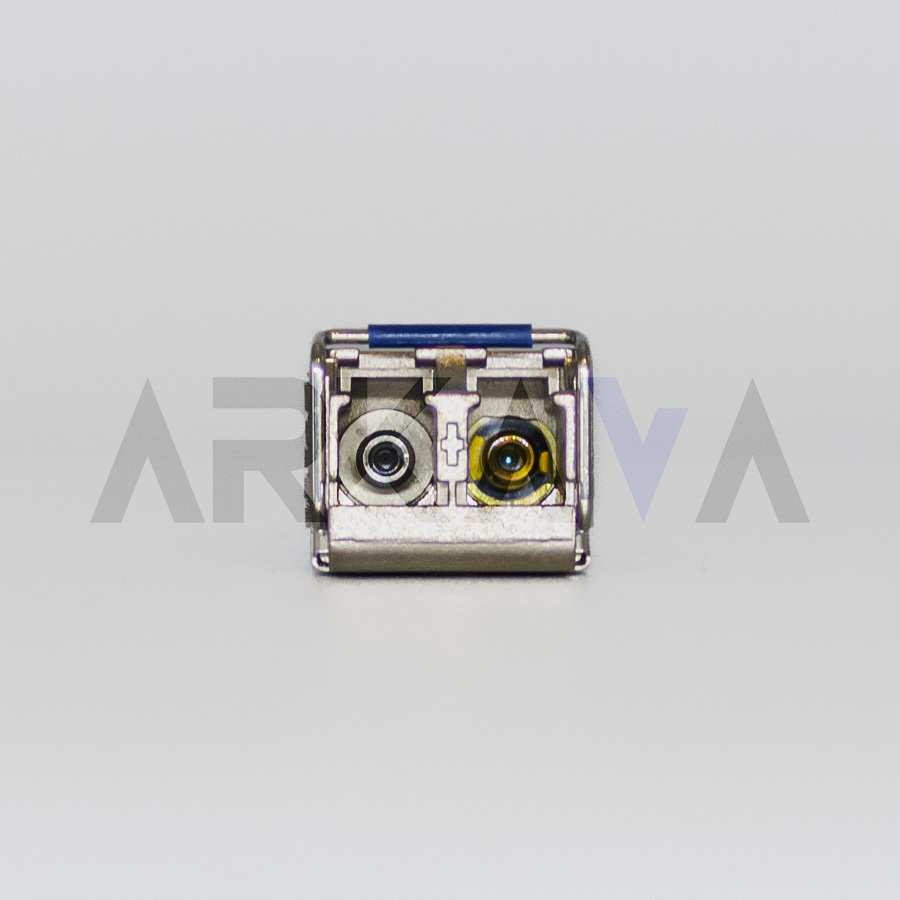

این ماژول بر پایه فیزیکال 10GBASE‑LR مطابق استاندارد IEEE 802.3ae کار میکند و نرخ 10.3125 Gb/s را پشتیبانی میکند. لیزر ۱۳۱۰ نانومتر و گیرنده متناظر برای کار بر روی تار سینگلمود بهینه شدهاند تا با تلفات پایین، گذردهی پایدار تا فاصله ۱۰ کیلومتر فراهم شود. رابط نوری LC داپلکس اتصال مستقل TX/RX را تضمین میکند و با پچکوردهای OS2 بهصورت مستقیم یکپارچه میشود. بدنه مطابق MSA و مکانیزم قفل فلزی، نصب مطمئن در شاسیهای پرتراکم را ممکن میسازد و مدیریت حرارتی بهینه، پایداری عملکرد را در بارهای مداوم شبکه حفظ میکند.
از منظر لایه فیزیکی، کار در باند ۱۳۱۰ نانومتر روی SMF با هسته ۹ میکرون و غلاف ۱۲۵ میکرون انجام میشود. رابط الکتریکی منطبق بر مشخصات SFP+ MSA با بلوکهای PCS/PMA لایه فیزیکی ۱۰ گیگابیت هماهنگ است. تلفات درج و بازتاب در حدود مجاز 10GBASE‑LR کنترل میشود تا بودجه نوری لینک برای ۱۰ کیلومتر روی فیبر استاندارد G.652 تأمین گردد. پایش دیجیتال دما، ولتاژ و توان نوری TX/RX از طریق رابط مدیریتی SFF‑8472 (DOM/DDM) در دسترس است.
استانداردها و انطباق
- IEEE 802.3ae (10GBASE‑LR) برای نرخ و فیزیکال ۱۰ گیگابیت
- SFF‑8431/8432 برای سیگنالینگ و فرمفاکتور SFP+
- SFF‑8472 برای پایش دیجیتال (DOM/DDM) و رابط مدیریتی
- الزامات ایمنی لیزر طبق IEC 60825‑1
ترکیب این استانداردها سازگاری میانبرندی، سهولت راهاندازی و اطمینان از عملکرد پایدار را در شبکههای سازمانی و مخابراتی تضمین میکند.
نصب و سازگاری
این ماژول بهصورت Hot‑Pluggable در اسلاتهای SFP+ نصب میشود و بدون نیاز به خاموشکردن شاسی قابل تعویض است. کانکتور LC داپلکس با پچکوردهای OS2 سازگار بوده و آرایش در ODF یا پچپنلهای رک ۱۹ اینچ را ساده میکند. برای دستیابی به برد ۱۰ کیلومتر، استفاده از فیبر سینگلمود استاندارد ۹/۱۲۵، رعایت شعاع خمش و پاکیزگی سطح فریت کانکتورها ضروری است. توصیه میشود هنگام راهاندازی، بودجه نوری لینک با احتساب تلفات کانکتور، آداپتور و طول مسیر محاسبه شود و بهروزرسانی نرمافزار تجهیزات اکتیو برای شناسایی صحیح ترنسیور و فعالسازی قابلیتهای مدیریتی انجام گیرد.
کاربردها
- آپلینک بین سوئیچهای لایه توزیع و هسته در شبکههای سازمانی
- افزایش ظرفیت بین رکهای دیتاسنتر و ارتباط پردیسها
- مسیرهای Backhaul در پروژههای FTTH و تجمیع ترافیک در لایه Aggregation
- لینکهای ۱۰ گیگ روی تار اختصاصی یا اشتراکی در زیرساختهای مخابراتی و ISP
- شبکههای صنعتی و پردیسهای دانشگاهی با نیاز به پایداری و تلفات کم
راهنمای طراحی لینک 10GBASE‑LR
طراحی صحیح بر پایه محاسبه بودجه نوری انجام میشود. در فواصل تا ۱۰ کیلومتر، کنترل کیفیت، تست OTDR/FLOSS، و پاکیزگی سطح فریت برای نگهداشت تلفات درج پایین ضروری است. انتخاب پچکوردهای OS2 با روکش LSZH، رعایت شعاع خمش و مدیریت کابلکشی در مسیر رکها، پایداری طولانیمدت لینک را تضمین میکند. در صورت وجود چندین نقطه اتصال، مجموع تلفات باید محاسبه و حاشیه کافی برای تغییرات دمایی و کهنگی در نظر گرفته شود. استفاده از ماژولهای همرده در دو سوی لینک و تنظیمات مناسب نرخ و FEC در تجهیزات اکتیو، عملکرد بدون خطا را در نرخ ۱۰ گیگابیت تضمین میکند. در محیطهای آلوده به گرد و غبار، استفاده از درپوشهای محافظ و برنامه منظم پاکسازی فریت، نرخ خطای بیت را کاهش میدهد.
بهرهبرداری و نگهداری
پایش دما و توان نوری TX/RX از طریق سیستم مدیریت شبکه و رابط SFF‑8472 (DOM/DDM) به تشخیص پیشدستانه خرابی کمک میکند. ثبت رخدادهای نوری و الکتریکی، نگهداری تاریخچه لینک و ارزیابی دورهای بودجه نوری، از توقفهای ناگهانی جلوگیری میکند. تمیزکاری کانکتورها پیش از نصب و استفاده از درپوش پس از قطع اتصال، بههمراه اطمینان از انطباق نوع فیبر، پولاریته و کیفیت پچپنل با مشخصات 10GBASE‑LR برای پایداری لینک ضروری است.
جمعبندی
SFP-CISCO-10G-LR-SM انتخابی استاندارد و مطمئن برای پیادهسازی اترنت ۱۰ گیگابیت بر بستر سینگلمود تا ۱۰ کیلومتر است. تبعیت از IEEE 802.3ae و MSA SFP+، طول موج ۱۳۱۰ نانومتر و رابط LC داپلکس، نصب سریع و بهرهبرداری پایدار را در سناریوهای سازمانی، دیتاسنتری و مخابراتی تضمین میکند. با رعایت اصول طراحی لینک و انتخاب ملزومات همرده، این ماژول بازده نوری و دسترسپذیری بالایی ارائه میدهد.
