ماژول فیبر نوری سیسکو SFP 1G BX-U SM برد 10km

ماژول فیبر نوری سیسکو SFP 1G BX‑U SM برد 10km با پارت‌نامبر SFP-CISCO-GLC-BX-U-SM برای پیاده‌سازی لینک‌های تک‌فیبر در لایه دسترسی و تجمیع به‌کار می‌رود و نیاز پروژه‌های سازمانی، مخابراتی و FTTx را در سرعت 1GbE پوشش می‌دهد. استفاده از یک تار به‌جای دو تار در راهکارهای داپلکس، هزینه کابل‌کشی، مدیریت مسیر و اشغال داکت را کاهش می‌دهد. طراحی Hot‑pluggable امکان نصب و تعویض بدون خاموشی تجهیز را فراهم می‌کند و قابلیت DOM ابزار لازم برای مانیتورینگ سلامت لینک را در اختیار تیم بهره‌برداری قرار می‌دهد.

معماری نوری و عملکرد

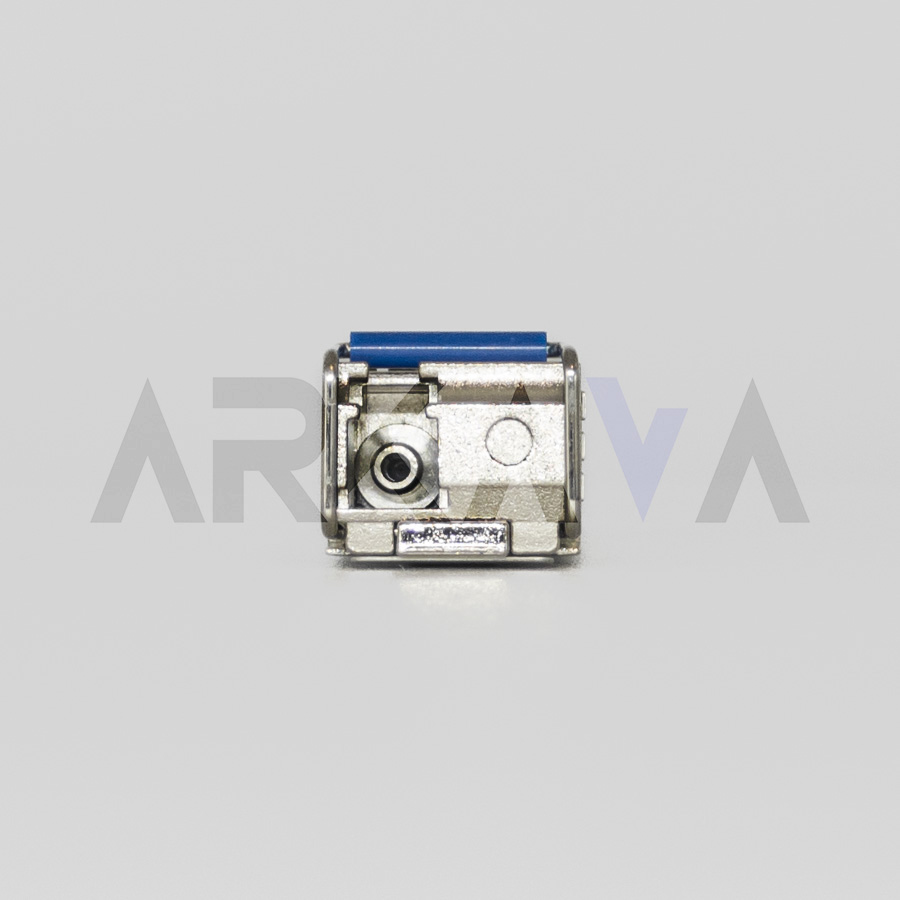

در معماری U/D خانواده BX، این مدل BX‑U سیگنال را روی 1310 nm ارسال و روی 1490 nm دریافت می‌کند. جداسازی طیفی توسط فیلتر WDM داخلی انجام می‌شود و اتصال نوری از طریق کانکتور LC سیمپلکس برقرار می‌گردد. برای تکمیل لینک، استفاده از زوج مکمل BX‑D در سمت مقابل الزامی است.

بودجه نوری مرجع برای Cisco GLC‑BX‑U در فاصله 10 km تعریف می‌شود. در طراحی باید مجموع تلفات مسیر (اتصالات، آداپتورها، اسپلایس‌ها و طول فیبر) با این بودجه انطباق داده شود.

DOM مطابق SFF‑8472 پارامترهایی مانند توان نوری TX/RX، جریان بایاس لیزر، دمای داخلی و ولتاژ تغذیه را گزارش می‌کند تا تعریف آستانه‌ها و هشدارها در NMS (Network Management System) به‌صورت دقیق انجام شود.

استانداردها و انطباق

• اترنت: 1000BASE‑BX10‑U مطابق IEEE 802.3ah
• فیبر: ITU‑T G.652 (Single‑mode)
• ایمنی لیزر: IEC 60825
• پایش دیجیتال: SFF‑8472 (DOM)

در سبد سیسکو، مدل‌های BX40‑U‑I و BX80‑U‑I برای فواصل 40 و 80 کیلومتر با بودجه نوری تقویت‌شده عرضه شده‌اند تا نیاز مسیرهای طولانی‌تر پاسخ داده شود.

سازگاری، نصب و بهره‌برداری

این ماژول با طیف وسیعی از سوئیچ‌ها، روترها و مدیاکانورترهای دارای اسلات SFP سازگار است. نصب/تعویض به‌صورت Hot‑swap انجام می‌شود. برای برقراری لینک صحیح:

• در سمت مقابل از BX‑D با طول موج‌های معکوس استفاده شود.
• پچ‌کورد LC/UPC باکیفیت به‌کار رود؛ استفاده از APC توصیه نمی‌شود.
• شعاع خمش استاندارد رعایت و فرول‌ها پیش از اتصال تمیز شوند.
• مدیریت کابل در پچ‌پنل/ODF با کاست‌های مناسب انجام شود.
  در طراحی، محاسبه بودجه تلفات و صحت آن با قرائت‌های DOM بررسی گردد. در محیط‌های آلوده یا صنعتی، برنامه دوره‌ای تمیزکاری و ثبت لاگ DOM به کاهش خطاهای تصادفی کمک می‌کند.

راهنمای طراحی لینک و بودجه نوری

برای لینک‌های شهری تا 10 km، این مدل راهکار پایه محسوب می‌شود. در طراحی دقیق، محاسبه بودجه تلفات برای کانکتورها، آداپتورها، اسپلایس‌ها و طول مسیر الزامی است و صحت آن با قرائت‌های DOM پایش شود. انتخاب صحیح زوج U/D، کیفیت اسپلایس، تعداد جانکشن‌ها و رعایت شعاع خمش بر پایداری لینک اثر مستقیم دارد.

موارد کاربرد

اتصال شعب شهری، لینک‌های نقطه‌به‌نقطه پردیس‌های اداری/دانشگاهی، پروژه‌های FTTx (ارتباط OLT با ONU/ONT بر بستر یک تار)، کانال‌های توزیع در ساختمان‌های مرتفع، و سایت‌هایی که محدودیت داکت/مسیر دارند. در دیتاسنترها، زوج BiDi ظرفیت را روی زیرساخت موجود افزایش می‌دهد و نیاز به توسعه کابل را کاهش می‌دهد. در پروژه‌های ارتقایی، جایگزینی مسیرهای داپلکس با BiDi می‌تواند ضمن آزادسازی تار رزرو، هزینه‌های OPEX نگهداری را کاهش دهد.

جمع‌بندی انتخاب

ترکیب سازگاری وسیع، نصب بدون وقفه و قابلیت DOM برای مانیتورینگ دقیق، این مدل را به انتخابی مطمئن برای پیمانکاران و سازمان‌ها تبدیل می‌کند. در صورت نیاز به 20 km، نسخه‌ای انتخاب شود که این فاصله در دیتاشیت آن تصریح شده باشد؛ در غیر این صورت، 10 km مرجع طراحی برای GLC‑BX‑U است. همراه این ماژول، استفاده از پچ‌کوردهای LC/UPC باکیفیت، آداپتورهای استاندارد و پچ‌پنل‌های ماژولار توصیه می‌شود تا پایداری طولانی‌مدت لینک تضمین گردد.
