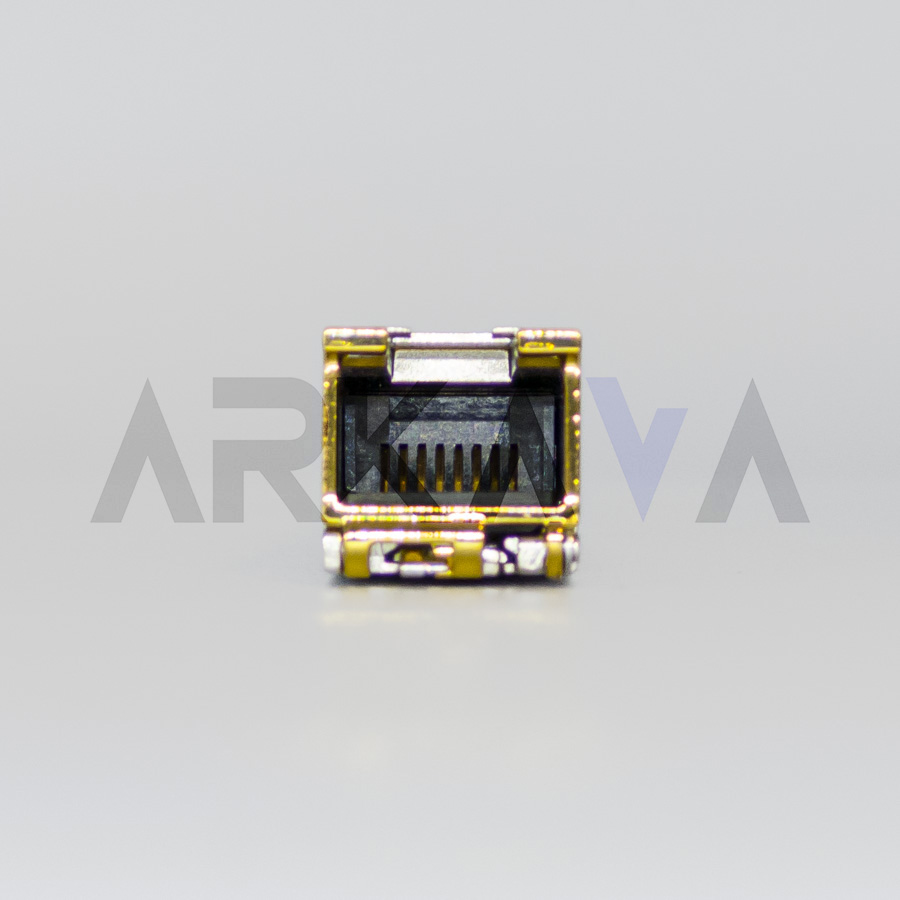

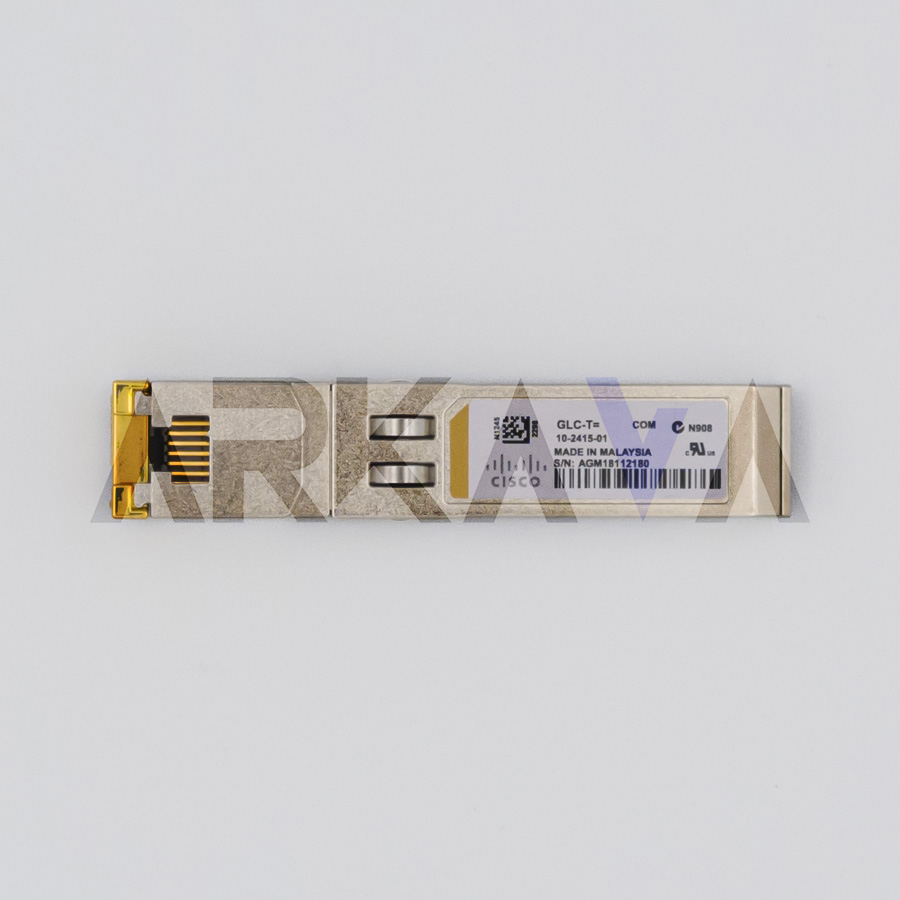

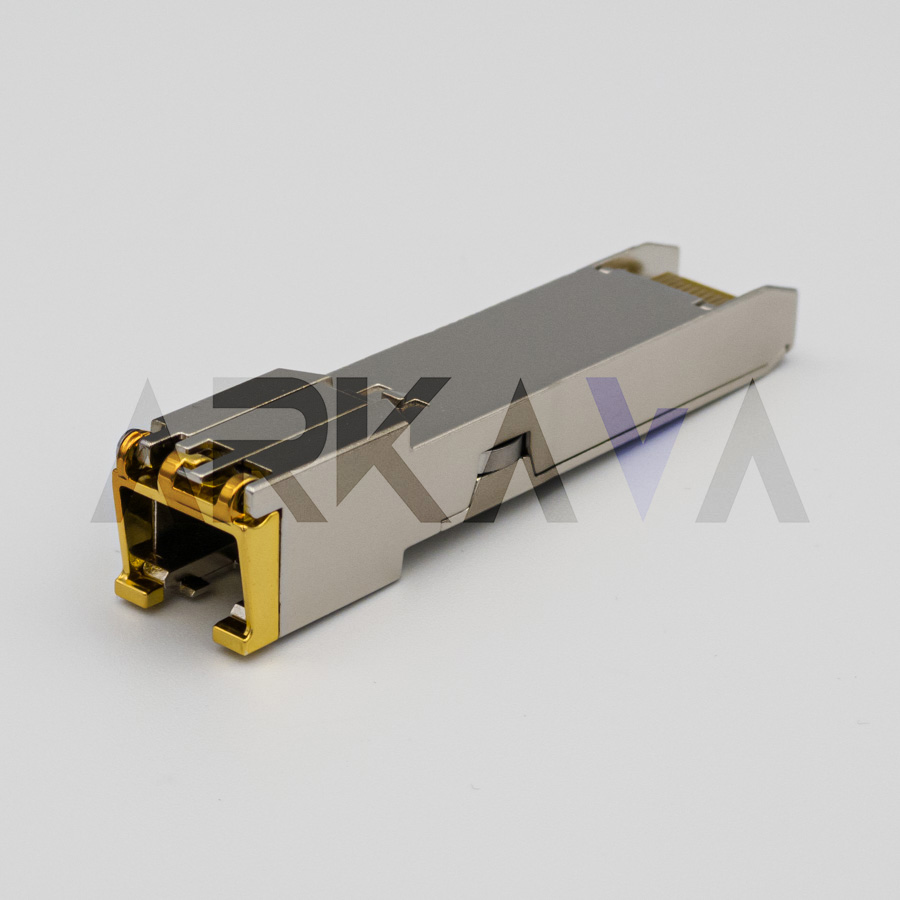

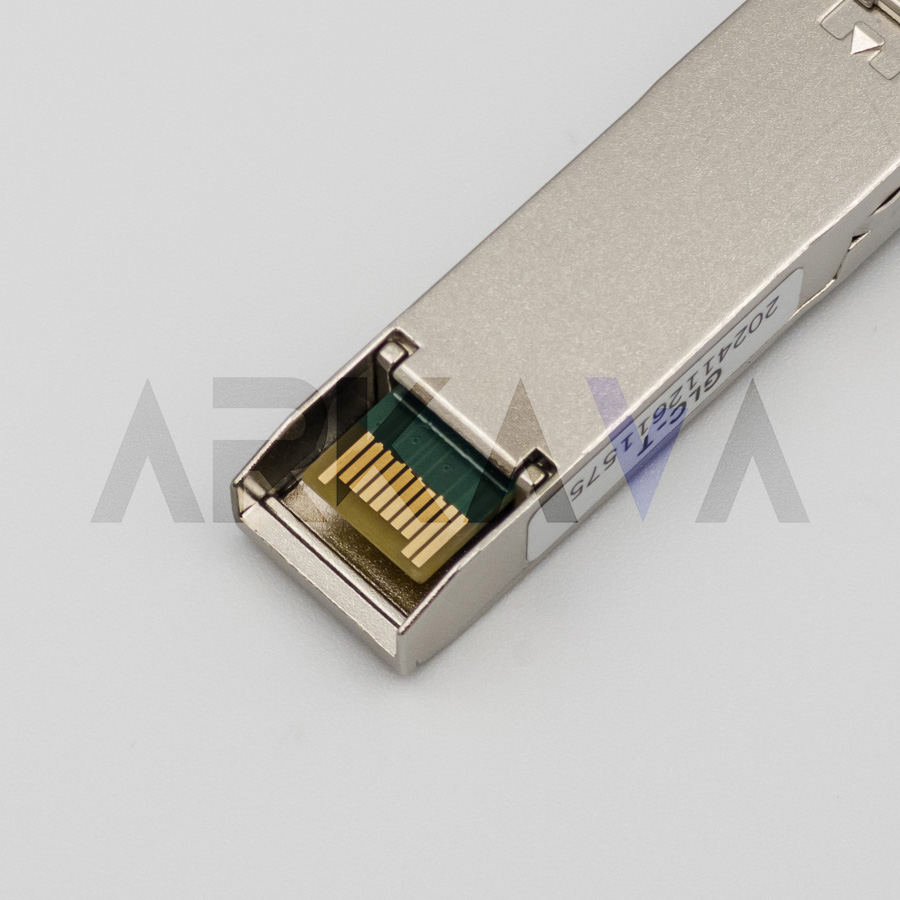

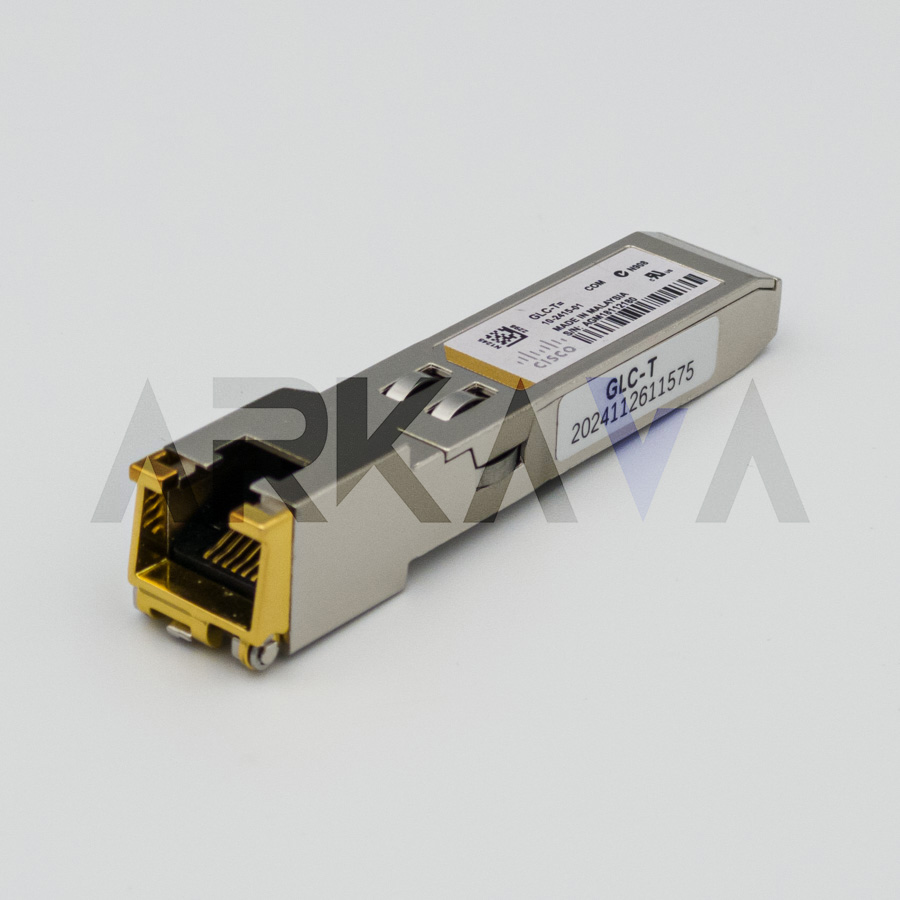

این ترانسیور SFP با تبدیل شیار SFP به پورت RJ45، لینک Gigabit Ethernet را بر بستر کابلکشی ساختیافته مسی تا طول 100 متر ارائه میدهد. نصب Hot‑pluggable امکان استقرار و تعویض بدون خاموشی را فراهم میکند و مکانیزمهای Auto‑Negotiation و Auto‑MDI/MDIX، یکپارچگی آن را با توپولوژیهای متداول رک، پچپنلها و سوئیچها تضمین میکنند. در پروژههایی که اجرای فیبر نوری امکانپذیر نیست یا توجیه اقتصادی ندارد، این مدل راهکاری استاندارد، سریع و مقرونبهصرفه برای تحقق Gigabit Ethernet فراهم میکند.
مشخصات فنی و عملکرد
پیادهسازی فیزیکی لینک مطابق استاندارد 1000BASE‑T انجام میشود و سیگنالینگ با الزامات IEEE 802.3ab همخوان است. رابط الکتریکی از طریق کانکتور RJ45 ارائه میشود و با کابلهای Cat5e/Cat6 تا طول 100 متر عملکرد پایدار را حفظ میکند. مذاکره خودکار سرعت و Duplex اجازه میدهد در محیطهای ترکیبی، لینک بر اساس قابلیت طرف مقابل روی 10/100/1000 Mbps تنظیم شود. مکانیزم Auto‑MDI/MDIX نیز نیاز به تفکیک کابلهای کراس/استریت را برطرف میکند و انعطافپذیری در آرایش پچکوردها را افزایش میدهد.
توان مصرفی این رده از SFPهای مسی در محدوده کممصرف قرار دارد و باید در طراحی تهویه رک لحاظ شود. فرمفکتور SFP با بدنه فلزی شیلدشده به کاهش تداخلات EMI کمک میکند. پایش سلامت لینک از طریق شمارندههای لایه 1/2 در سوئیچ/روتر و آزمونهایی مانند TDR یا BER صورت میگیرد. محدوده دمای کاری نسخههای تجاری برای محیطهای اداری و اتاق سرور مناسب است و در صورت نیاز به دماهای گستردهتر میتوان از واریانتهای Extended/Industrial در همین خانواده بهره برد.
استانداردها و انطباق
انطباق کامل با IEEE 802.3 (بخش 802.3ab برای 1000BASE‑T) و سازگاری با MSA فرمفکتور SFP (INF‑8074i) رعایت شده است. الزامات ایمنی و زیستمحیطی از جمله RoHS و معیارهای EMC/EMI در طراحی لحاظ میشود. این انطباقها، سازگاری الکتریکی با شاسیهای مبتنی بر SFP و عملکرد پایدار در لینکهای 1G بر بستر مسی را تضمین میکند.
سازگاری با پلتفرمها و نصب
ماژول با طیف وسیعی از سوئیچها و روترهای دارای شیار SFP از برند سیسکو سازگار است و بهصورت Hot‑swap قابل جایگذاری است. برای دستیابی به برد کامل، استفاده از کابلهای Cat5e/Cat6 با کیفیت تأییدشده، رعایت شعاع خمش، جداسازی از منابع نویز، و پایانبندی صحیح جکها الزامی است. در سناریوهای PoE باید توجه داشت که تأمین توان روی لینک به سوئیچ/اینژکتور وابسته است و ماژول تنها نقش ترانسیور لایه فیزیکی را ایفا میکند. در محیطهای با دمای غیرمعمول یا شرایط سخت، انتخاب واریانتهای Extended/Industrial از همین سری توصیه میشود.
سناریوهای کاربردی
- اتصال سوئیچهای دارای اسلات SFP به شبکه مسی موجود در رکهای دسترسی
- ارتقای پورتهای SFP روترهای شعب به لینک RJ45 گیگابیتی
- پیوند پچپنلهای ساختیافته به تجهیزات اکتیو بدون نیاز به کارتهای اختصاصی RJ45
- استقرار سریع در پروژههای موقت یا مهاجرت تدریجی از مس به فیبر
- استفاده در دفاتر اداری، شعب سازمانی، مراکز آموزشی و اتاقهای سرور کوچک
راهنمای طراحی و بهرهبرداری
- طول مجموع مسیر (شامل پچکوردها) از 100 متر فراتر نرود.
- تعداد کوپلر/کیستونهای میانی را حداقل نگه دارید تا حاشیه سیگنال کاهش نیابد.
- در محیطهای پرنویز از کابلها و پچکوردهای با کلاس کارایی مناسب (مانند Class EA یا بالاتر) استفاده کنید.
- برای نرخهای بالاتر از 1G (مانند 2.5/5 یا 10G) باید به ماژولها و استانداردهای متناظر (برای مثال SFP+ 10GBASE‑T) مهاجرت شود؛ این مدل برای 1G طراحی شده است.
- پایش دورهای خطاها و کیفیت لینک را از طریق شمارندههای دستگاه و تستهای TDR/BER در برنامه نگهداری بگنجانید.
جمعبندی
SFP‑CISCO‑GLC‑T‑C با تبدیل شیار SFP به RJ45، لینک Gigabit Ethernet را بر بستر کابل مسی تا 100 متر فراهم میکند. نصب Hot‑pluggable، Auto‑Negotiation و Auto‑MDI/MDIX و سازگاری وسیع با پلتفرمهای سیسکو، آن را به گزینهای مطمئن برای لایه دسترسی سازمانی و تحقق سریع اتصال گیگابیتی در زیرساختهای مبتنی بر کابلکشی ساختیافته تبدیل میکند.
