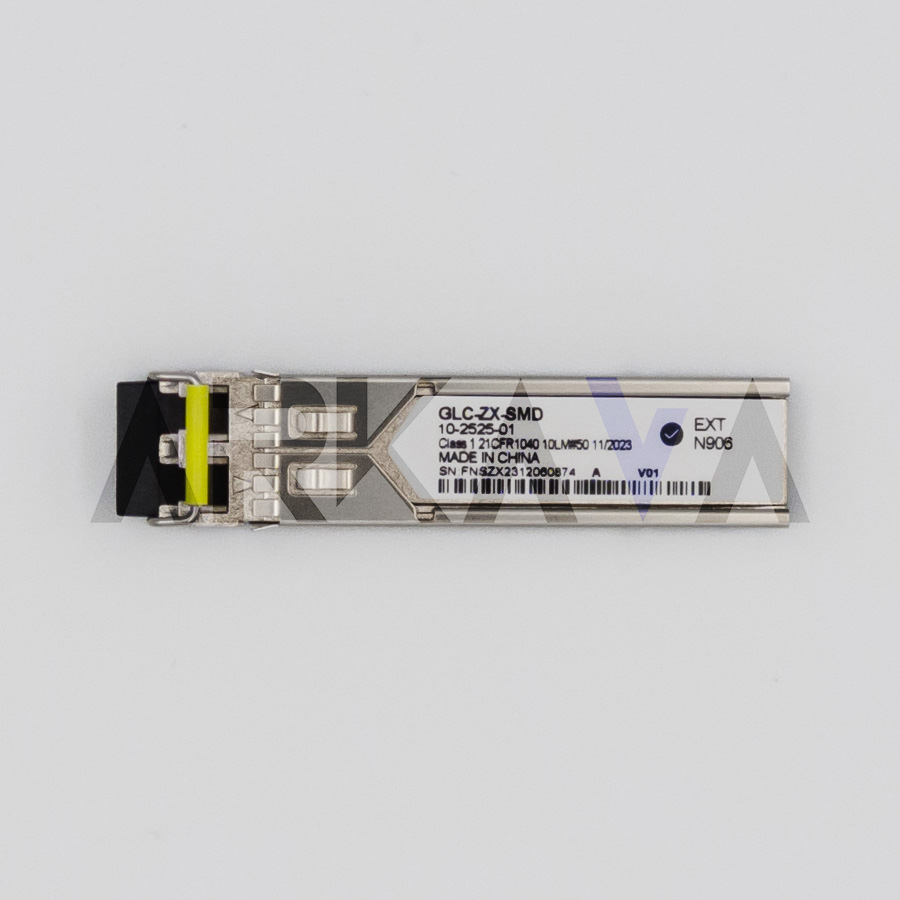

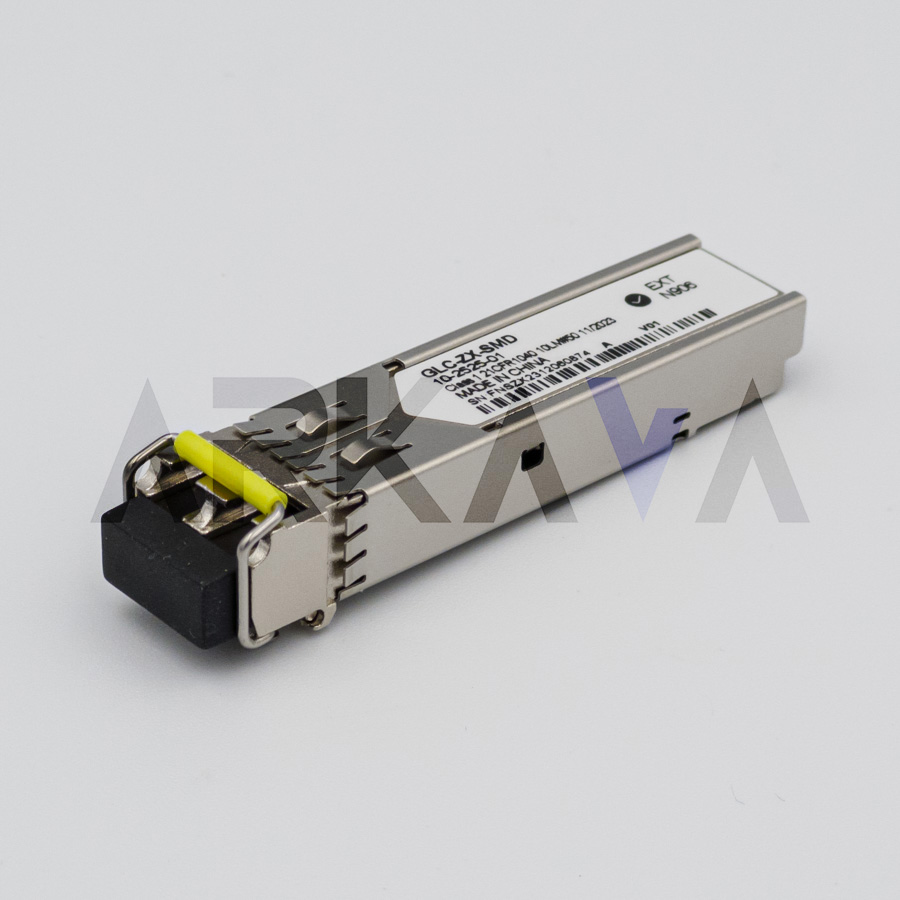

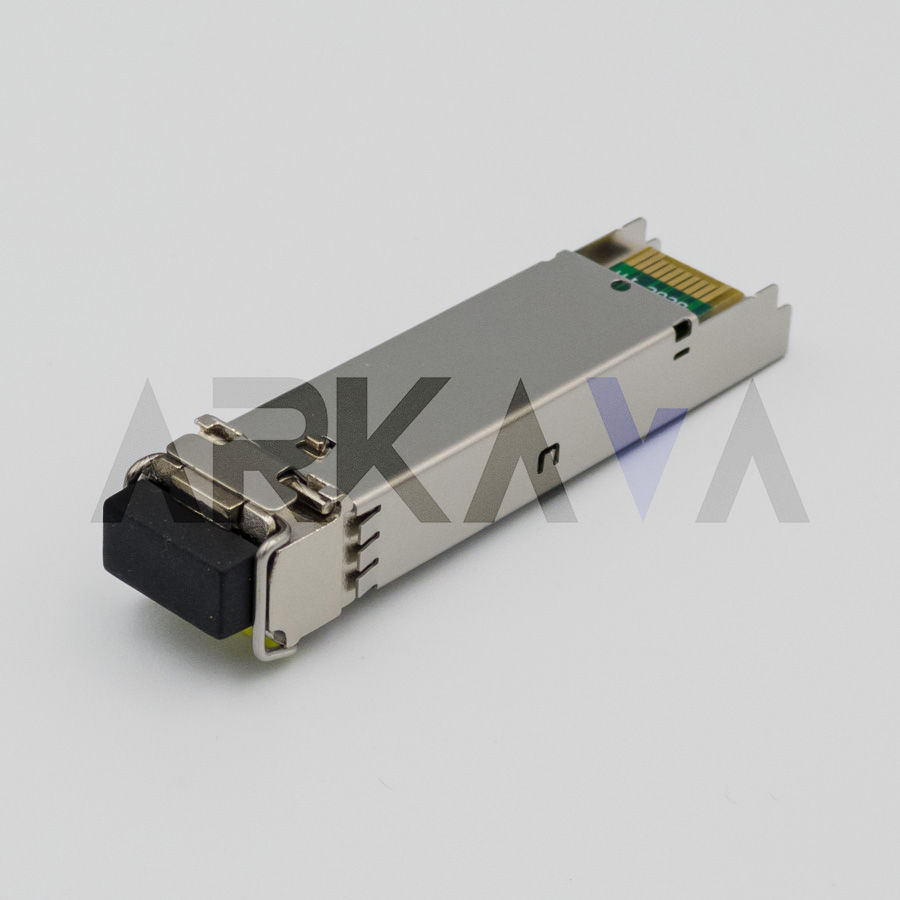

ماژول فیبر نوری SFP‑CISCO‑GLC‑ZX‑SMD یک ترانسیور 1000BASE‑ZX برای بستر سینگلمود در طول موج 1550 نانومتر است که ارتباط گیگابیتی پایدار و کمتاخیر را در فواصل طولانی فراهم میکند. این ماژول بهصورت Hot‑Pluggable در اسلاتهای SFP سوئیچها، روترها و مدیاکانورترها نصب شده و از طریق کانکتور LC داپلکس به لینک نوری متصل میشود. پشتیبانی از قابلیت DDM/DOM امکان نظارت بلادرنگ بر پارامترهای حیاتی از جمله دما، ولتاژ تغذیه، جریان لیزر، توان ارسال (Tx Power) و توان دریافت (Rx Power) را فراهم میکند و زمینه عیبیابی سریع و نگهداری پیشگیرانه را مهیا میسازد.
بر مبنای بودجه نوری تعریفشده برای کلاس ZX، این ماژول روی فیبر استاندارد ITU‑T G.652 معمولاً تا حوالی 70 کیلومتر عملکرد تضمینشده دارد و در لینکهای کمتلفات با طراحی دقیق، رسیدن به 80 کیلومتر نیز میسر است. ترکیب طول موج 1550 نانومتر با فیبر تکمد، افت پراکندگی و تلفات مسیر را در فواصل بلند کنترل کرده و نسبت سیگنال به نویز مناسبی ایجاد میکند. به همین دلیل، این محصول در سناریوهای نقطهبهنقطه بینسایتی، تجمیع ترافیک در لایههای دسترسی/توزیع و پروژههای مخابراتی سازمانی گزینهای استاندارد و قابل اتکا محسوب میشود.
ویژگیهای فنی و عملکردی
- سازگاری با واسط 1GbE بر بستر فیبر (1000BASE‑ZX)
- کار در طول موج مرکزی 1550nm برای لینکهای دوربرد سینگلمود

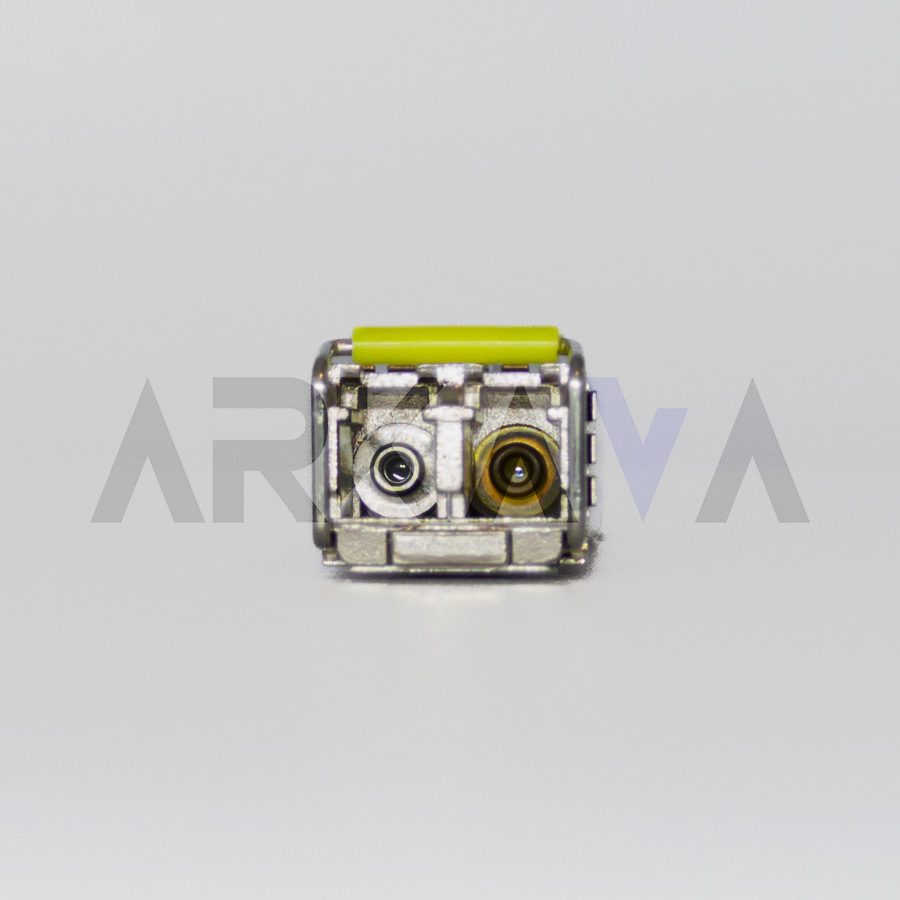

- رابط نوری LC Duplex با تلفات اتصال پایین و نصب ساده
- پشتیبانی از DDM/DOM (مطابق SFF‑8472) برای پایش لحظهای سلامت لینک
- طراحی پایدار برای عملکرد مداوم در شرایط عملیاتی متداول مراکز داده و سایتهای مخابراتی
در بهرهبرداری میدانی، کیفیت کابل فیبر، تعداد اسپلایسها، نوع و کیفیت پچکورد و تمیزی کانکتورها تأثیر مستقیم بر افت کلی مسیر دارند. رعایت شعاع خمش مجاز، استفاده از متعلقات باکیفیت و پاکسازی اتصالات پیش از راهاندازی، ظرفیت بودجه نوری را حفظ کرده و پایداری لینک را افزایش میدهد. در لینکهای بسیار کوتاه با ماژولهای ZX، برای پیشگیری از اشباع گیرنده، استفاده از اتنوایزر ثابت در سمت دریافت توصیه میشود.
استانداردها و انطباق فنی
- انطباق عملکردی با IEEE 802.3z برای اترنت گیگابیتی بر بستر فیبر
- پیادهسازی رابط تشخیصی دیجیتال مطابق SFF‑8472
- رعایت الزامات ایمنی لیزر طبق IEC 60825
- استفاده از بستر انتقال منطبق با ITU‑T G.652 (SMF)
- انطباق با RoHS
سازگاری و الزامات نصب
این ماژول با طیف گستردهای از سوئیچها و روترهای سیسکو که از اسلات SFP گیگابیتی پشتیبانی میکنند سازگار است. نصب و تعویض بدون خاموشی (Hot‑Swap) انجام میشود. استفاده از پچکوردهای 9/125µm سینگلمود برای درگاه LC Duplex الزامی است. توصیه میشود پیش از تحویل به بهرهبرداری، کلیه کانکتورها با ابزار مخصوص تمیز شوند و بودجه نوری لینک با لحاظ تلفات فیوژنها، کانکتورها و مسیر کابل بهصورت دقیق محاسبه و ثبت گردد.
موارد کاربرد و سناریوهای استفاده
- لینکهای نقطهبهنقطه دوربرد بین سایتهای شهری و بینشهری
- تجمیع ترافیک در لایه دسترسی/توزیع شبکههای سازمانی و اپراتوری
- اتصال POPهای ISP و نواحی مرزی شبکه به هسته
- پروژههای ارتقاء که نیازمند لینک گیگابیتی پایدار بدون تغییر اساسی در رک و کابلینگ هستند
نکات طراحی و بهرهبرداری
- انتخاب فیبر استاندارد G.652 با کیفیت مناسب و حداقلسازی اتصالات و اسپلایسها
- استفاده از آداپتور و پچکورد باکیفیت و رعایت شعاع خمش مجاز
- تمیزکاری دورهای کانکتورها و ثبت مقادیر DOM برای پایش روند تغییرات
- استفاده از اتنوایزر ثابت در لینکهای کوتاه جهت پیشگیری از Overload گیرنده
- محاسبه دقیق بودجه نوری با درنظرگرفتن تلفات واقعی میدان و حاشیه ایمنی
