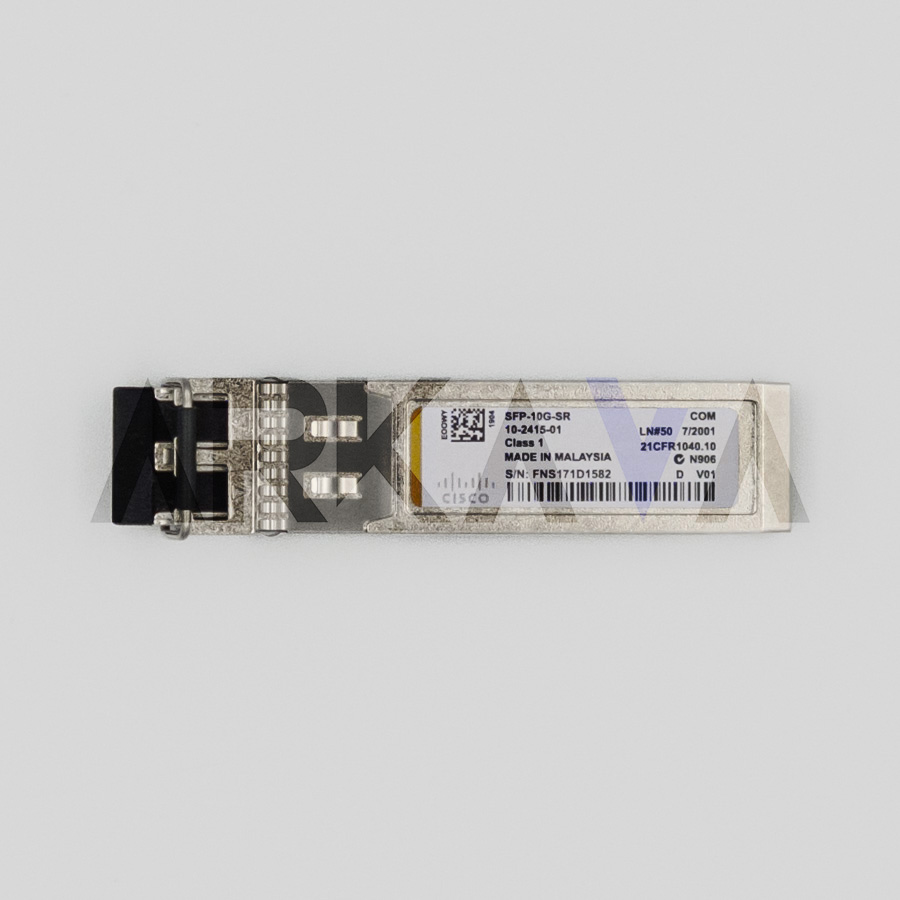

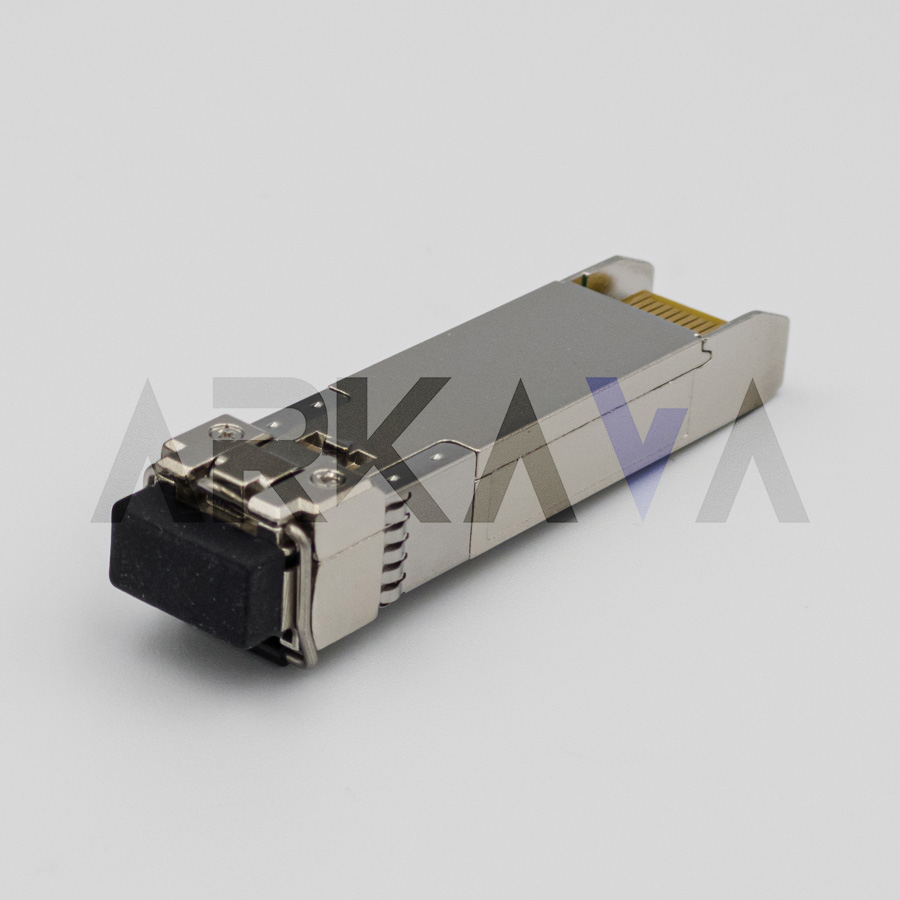

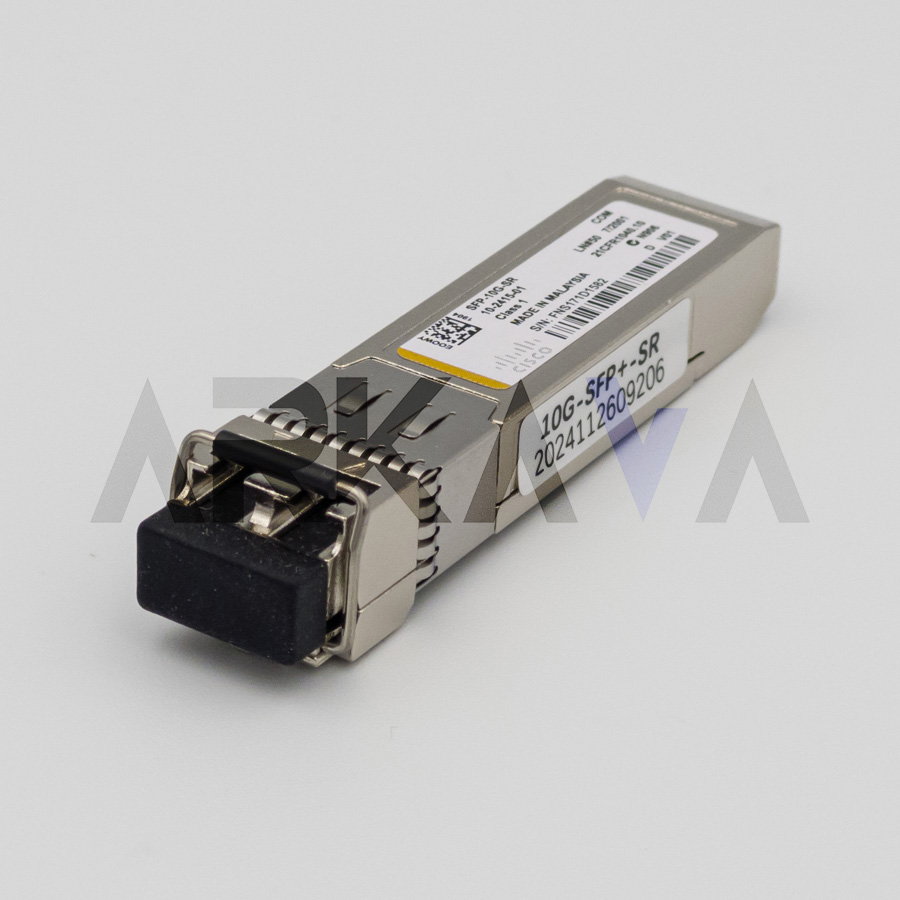

ماژول فیبر نوری سیسکو SFP+ 10G SR MM برد 300m

ترنسیور SFP+ 10G SR مالتی‌مود با پارت‌نامبر SFP‑CISCO‑10G‑SR‑MM برای پیاده‌سازی لینک‌های ۱۰ گیگابیت روی فیبر ۵۰/۱۲۵ میکرومتر طراحی شده است. این ماژول با طول موج ۸۵۰ نانومتر کار می‌کند، روی کابل‌های OM3 تا ۳۰۰ متر و روی OM4 تا ۴۰۰ متر عملکرد پیوسته ارائه می‌دهد و با کانکتور LC داپلکس، چگالی پورت بالا و کابل‌کشی ساده را در رک‌ها و مراکز داده ممکن می‌سازد. پشتیبانی از DOM/DDM امکان پایش لحظه‌ای توان نوری ارسال/دریافت، دما و ولتاژ را فراهم کرده و کنترل سلامت لینک را در سطح تجهیز تسهیل می‌کند.

ویژگی‌های فنی و عملکردی

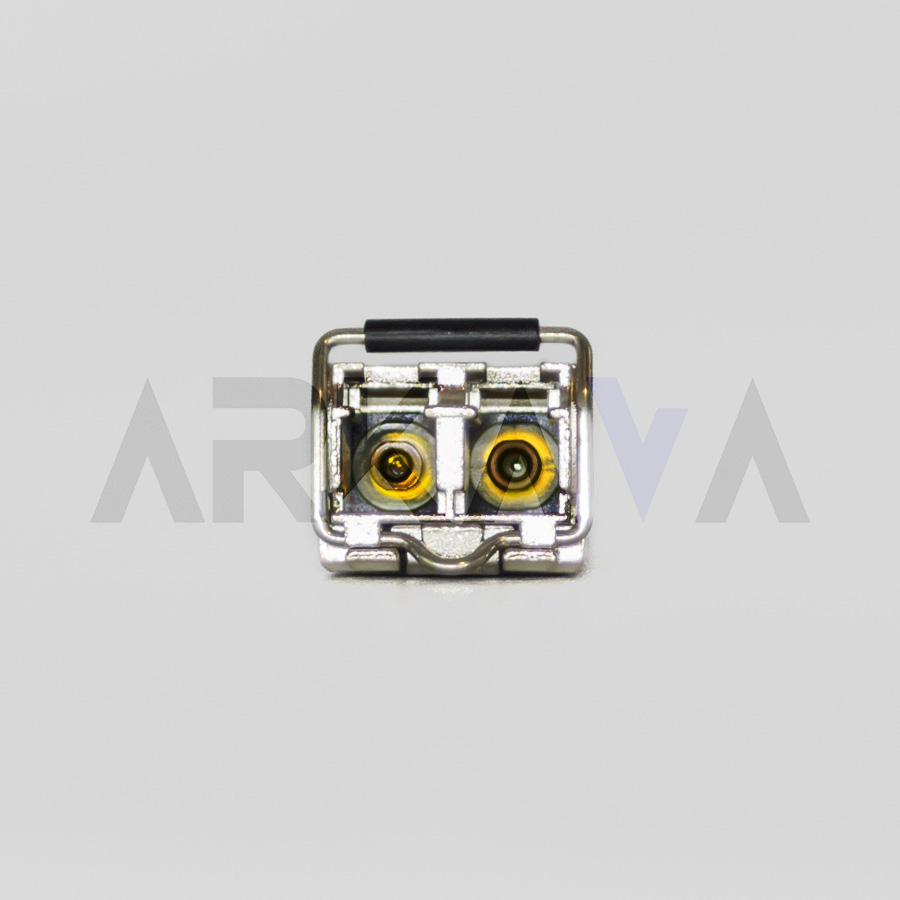

این ماژول بر پایه استاندارد 10GBASE‑SR عمل می‌کند و با فیبر مالتی‌مود ۵۰/۱۲۵ میکرومتر سازگار است. به‌کارگیری لیزر VCSEL در ۸۵۰ نانومتر، افت تزریقی پایین و کنترل مناسب بازتاب نوری را تضمین می‌کند تا نرخ خطای بیت در محدوده الزامات اترنت ۱۰ گیگابیت حفظ شود. رابط فیزیکی LC داپلکس، با دقت پولیش و هم‌محوری مناسب فریت، تلفات اتصال را کاهش می‌دهد. قابلیت Digital Optical Monitoring مبتنی بر SFF‑8472 فعال است و شاخص‌های کلیدی مانند TX/RX Power، دما و ولتاژ را به سیستم میزبان گزارش می‌دهد؛ بدین ترتیب عیب‌یابی، ظرفیت‌سنجی و نگهداری پیشگیرانه با دقت بیشتری انجام می‌شود. طراحی کم‌مصرف و Hot‑Pluggable، استقرار سریع و افزایش چگالی پورت را در شاسی‌های سوئیچ و روتر ممکن می‌سازد.

استانداردها و انطباق

ماژول با الزامات IEEE 802.3ae برای 10GbE در محیط فیبر مالتی‌مود مطابق است و در لایه پایش نوری از مشخصات SFF‑8472 تبعیت می‌کند. الزامات ایمنی لیزر طبق IEC 60825 رعایت شده و استفاده از کانکتور LC در چارچوب خانواده استانداردهای IEC 61754 تضمین‌کننده اینترمِیتابیلیتی و هماهنگی مکانیکی‑اپتیکی است. رعایت RoHS در فرایند ساخت به کاربری ایمن و سازگار با محیط‌زیست کمک می‌کند.

سازگاری و نصب

SFP‑CISCO‑10G‑SR‑MM به‌صورت Hot‑Pluggable در اسلات‌های SFP+ نصب می‌شود. برای راه‌اندازی، اتصال پچ‌کورد LC داپلکس هم‌کلاس با مسیر اصلی (OM3/OM4) کافی است. برد عملیاتی روی OM3 برابر ۳۰۰ متر و روی OM4 تا ۴۰۰ متر است؛ انتخاب کلاس فیبر باید با بودجه تلفات، تعداد اینترکانکت‌ها و شعاع خمش مسیر هم‌راستا باشد. این ماژول در طیف گسترده‌ای از سوئیچ‌ها و روترهای مجهز به پورت SFP+ به‌کار می‌رود و در سناریوهای ارتقاء از ۱GbE به ۱۰GbE بدون تغییرات اساسی در مسیر کابل‌کشی، ظرفیت را افزایش می‌دهد. قابلیت DOM امکان مشاهده وضعیت لینک از طریق CLI/GUI تجهیز و یکپارچه‌سازی با سامانه‌های NMS را فراهم می‌کند.

کاربردها و توصیه‌های انتخاب

این مدل گزینه استاندارد برای ارتباطات ۱۰GbE در مراکز داده، اتاق‌های تجهیزات سازمانی، لینک‌های بین TOR/Leaf و لایه Aggregation و سناریوهای Campus LAN با طول‌های چند ده تا چند صد متر است. در پروژه‌های داخل‌سایتی، 10GBASE‑SR به‌دلیل هزینه کمتر ترنسیور و فیبر و سادگی پیاده‌سازی، توازن مطلوبی میان قیمت و کارایی ایجاد می‌کند. برای طول‌های بیش از چندصد متر یا بستر سینگل‌مود، انتخاب خانواده‌های LR/ER یا LRM بر اساس نوع فیبر و بودجه لینک توصیه می‌شود.

نکات اجرایی و بهره‌برداری

• استفاده از پچ‌کورد LC داپلکس هم‌کلاس با مسیر اصلی (OM3/OM4) و تمیزکاری دقیق فرول قبل از اتصال الزامی است.
• کنترل شعاع خمش در ترنک‌ها و پچ‌پنل‌ها و لحاظ‌کردن مجموع تلفات کانکتور و اسپلایس در بودجه لینک انجام شود.
• از طریق DOM، توان نوری TX/RX و دمای ماژول پایش شود تا هرگونه انحراف قبل از اختلال شناسایی گردد.
• به‌روزرسانی نرم‌افزار سوییچ و انطباق با جدول سازگاری ماژول‌ها برای جلوگیری از هشدارهای غیرضروری انجام شود.
