ماژول فیبر نوری سیسکو SFP 1G LH SM برد 10km

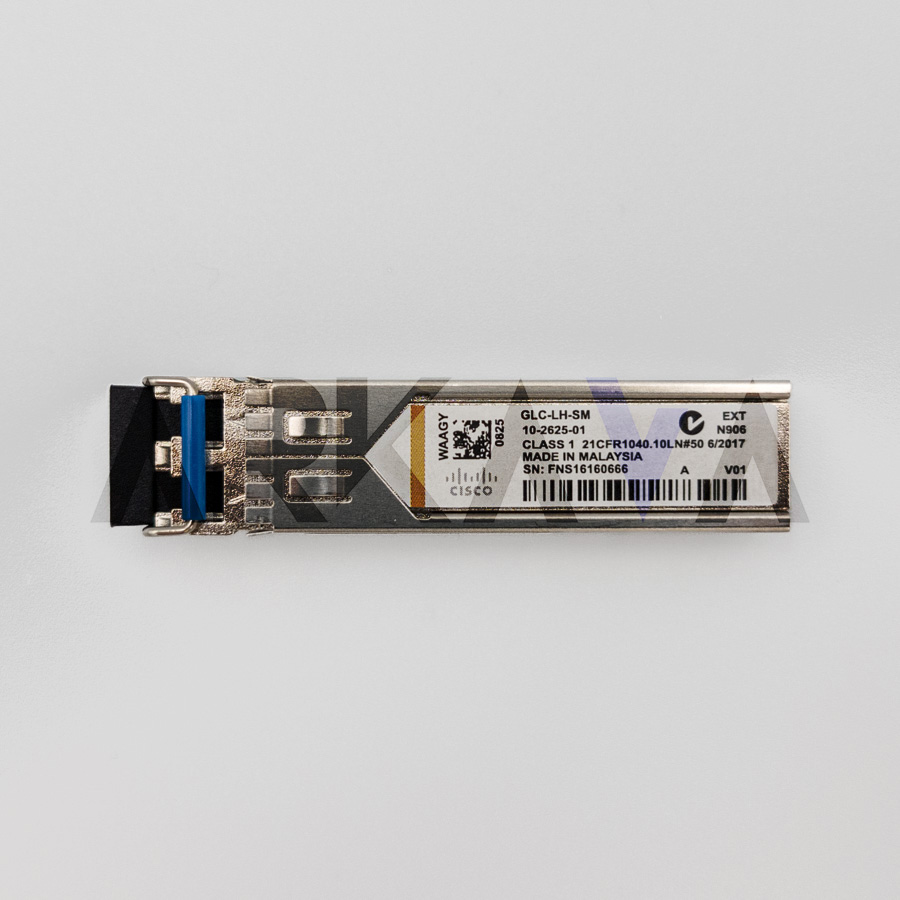

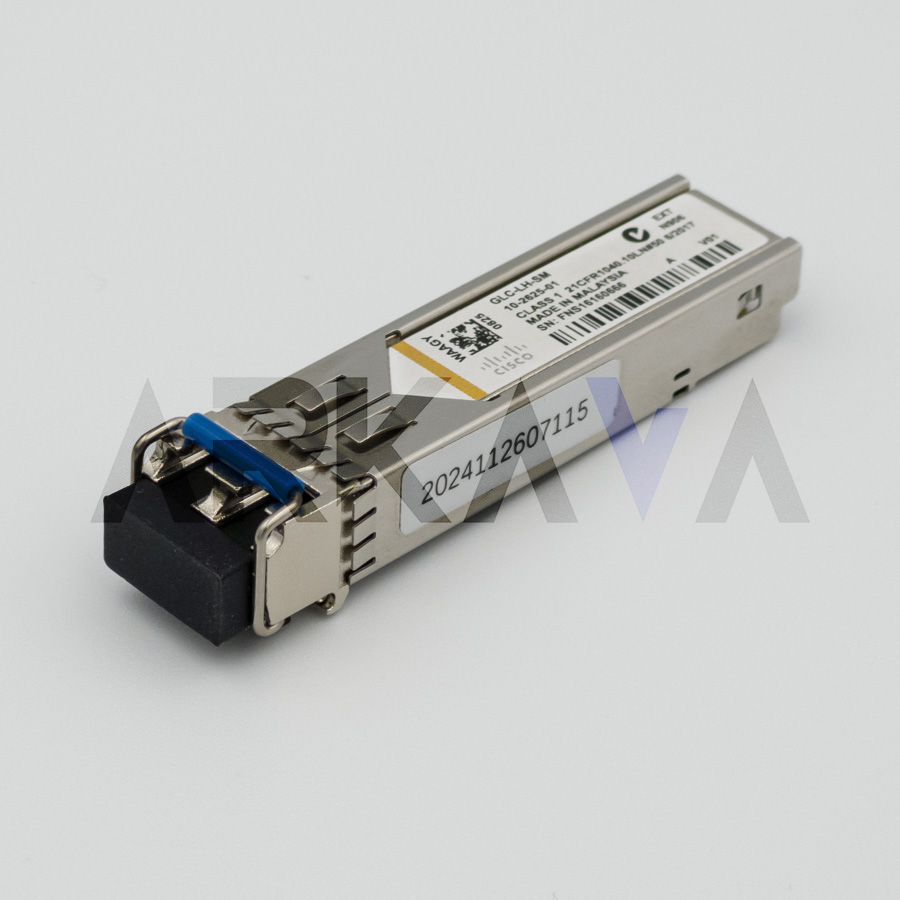

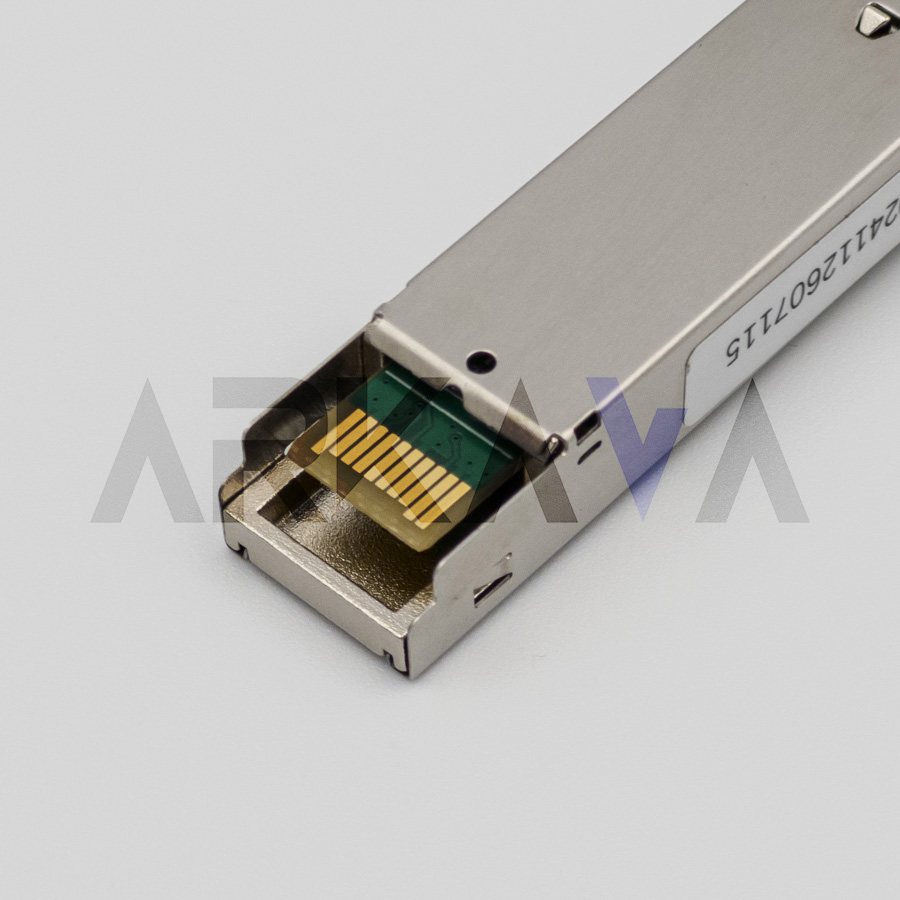

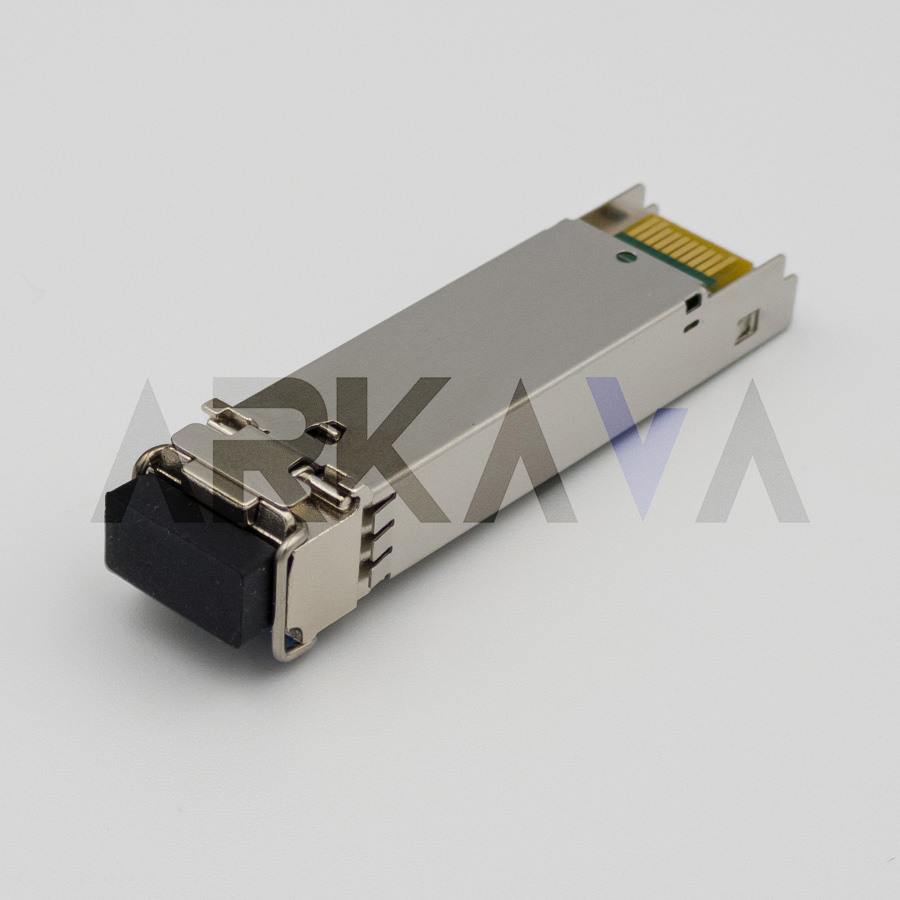

ماژول فیبر نوری سیسکو SFP 1G LH SM برد 10km که در ادبیات سیسکو با پارت‌نامبر GLC-LH-SM شناخته می‌شود، یک ترنسیور 1000BASE-LX/LH جهت لینک‌های گیگابیتی روی فیبر سینگل‌مود با طول موج 1310 نانومتر و برد عملیاتی تا 10 کیلومتر است. این ماژول برای نصب در اسلات‌های SFP سوییچ‌ها و روترها طراحی شده و به‌صورت Hot-Pluggable قابل جای‌گذاری و تعویض است. بر اساس دیتاشیت رسمی سیسکو، کلاس کاری آن مطابق استاندارد IEEE 802.3z بوده و برای لینک‌های SMF تا 10km و در صورت استفاده از کابل‌های MMF با کابل Mode-Conditioning تا 550m قابل استفاده است. در ادبیات بازار، «LH» در این محصول به پشتیبانی از استاندارد 1000BASE-LX/LH اشاره دارد. نسخه GLC-LH-SM ذاتاً بدون قابلیت DOM/DDM عرضه شده بود و مدل جایگزینِ آن (GLC-LH-SMD) قابلیت پایش دیجیتال را اضافه می‌کند.

ویژگی‌های فنی و عملکردی ماژول سیسکو SFP 1G LH SM برد 10km

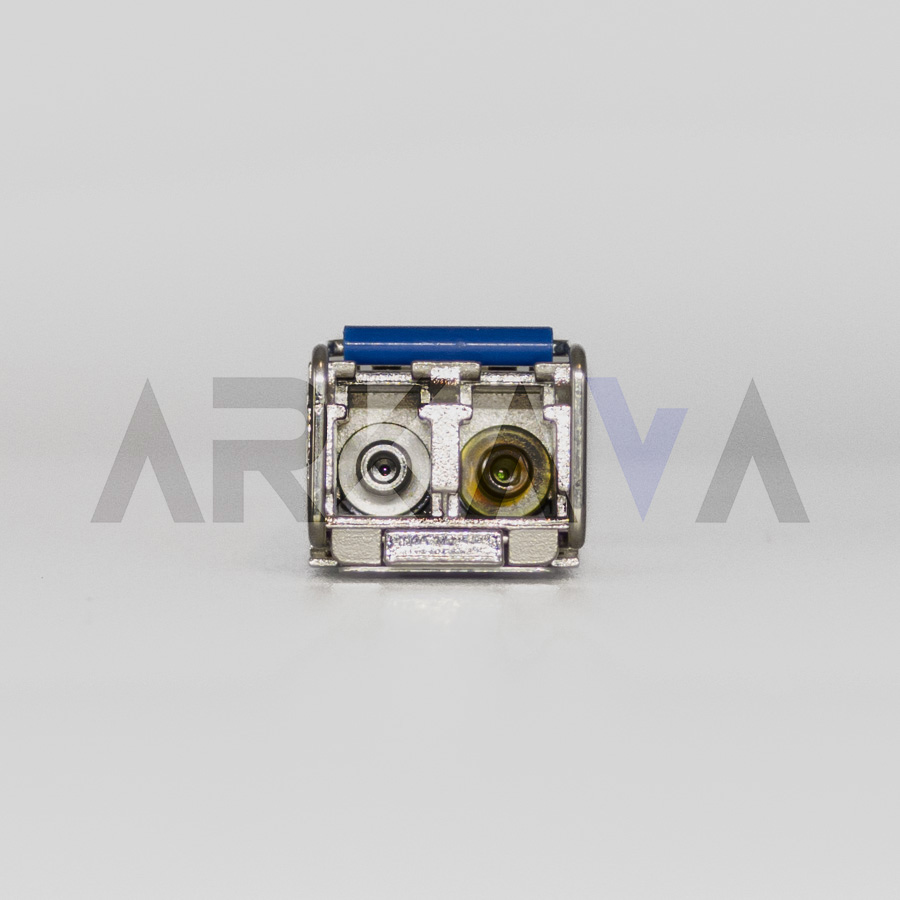

این ماژول روی طول موج 1310nm کار می‌کند، از کانکتور LC داپلکس بهره می‌گیرد و نرخ داده 1.25Gb/s (GbE) را پشتیبانی می‌کند. مطابق دیتاشیت‌های سیسکو، کلاس لیزر آن Class I بوده و انطباق‌های ایمنی و رگولاتوری مربوطه (از جمله IEC 60825-1) رعایت شده است. از منظر رسانه انتقال، بستر اصلی این ماژول فیبر سینگل‌مود (ITU-T G.652) است؛ با این حال، به‌منظور سازگاری با کابل‌های مالتی‌مود قدیمی نیز می‌توان با استفاده از Mode-Conditioning Patch Cord لینک‌های کوتاه‌تر را برقرار کرد. این رویکرد مطابق بخش «1000BASE-LX/LH» در دیتاشیت رسمی سیسکو توصیه شده است. پیاده‌سازی 1000BASE-LX/LH در این ماژول با استاندارد IEEE 802.3z هم‌راستا است. توان ارسالی، حساسیت گیرنده و بودجه لینک بسته به شرایط فیبر، کیفیت اتصالات، تعداد فیوژن‌ها و نوع پچ‌کوردها می‌تواند متفاوت باشد، اما اصل طراحی ماژول برای رسیدن به 10km روی SMF استاندارد است. در منابع رسمی سیسکو همچنین به قابلیت Hot-Swappable بودن ماژول‌های SFP جهت ساده‌سازی سرویس اشاره شده است که امکان تعویض سریع بدون نیاز به خاموشی دستگاه را فراهم می‌کند.

استانداردها و انطباق فنی در ماژول سیسکو SFP 1G LH SM

ماژول SFP 1G LH SM بر اساس استانداردهای بین‌المللی زیر تعریف و آزمون شده است: IEEE 802.3z برای 1000BASE-LX/LH، الزامات ایمنی لیزر Class I مطابق IEC 60825-1، و مجموعه انطباق‌های رگولاتوری که در بخش «Regulatory and standards compliance» دیتاشیت سیسکو آمده است. سازگاری، نصب و نکات راه‌اندازی ماژول سیسکو SFP 1G LH SM برد 10km نصب این ماژول به‌صورت Hot-Pluggable انجام می‌شود و با طیف گسترده‌ای از پلتفرم‌های سیسکو (Catalyst، Nexus، روترهای سری ASR و…) سازگار است؛ مرجع رسمی برای دامنه سازگاری، «SFP Compatibility Matrix» سیسکو است. هنگام راه‌اندازی لینک‌های SMF با طول‌های کوتاه‌تر مشکلی از منظر اتنوآسیون وجود ندارد و برای این مدل (10km) نیاز به اتنوآتور در سناریوهای معمول نیست؛ اما برای مدل‌های برد بلندتر مانند EX/ZX توصیه‌هایی درباره اتنوآتور ارائه شده که نشان‌دهنده حساسیت گیرنده در لینک‌های کوتاه است. در لینک‌های MMF قدیمی، استفاده از Mode-Conditioning Patch Cord طبق توصیه سیسکو ضروری است تا مدهای انتقالی به‌درستی تحریک شوند. برای کارکرد مطمئن، رعایت آداب فیبر شامل تمیزی فریت کانکتورها، کنترل افت اتصالات، استفاده از پچ‌کوردهای استاندارد LC/UPC و حفظ شعاع خمش کابل‌ها ضروری است. همچنین توصیه می‌شود قبل از بهره‌برداری، با توجه به پلان پروژه، بودجه لینک شامل مجموع افت فیبر، کانکتورها و فیوژن‌ها محاسبه شود تا حاشیه اطمینان مناسب نسبت به حساسیت گیرنده ایجاد گردد. منابع رسمی سیسکو در «Installation Notes» تأکید دارند که ماژول‌های SFP به‌صورت I/O Hot-Swappable بوده و باید هنگام نصب، از تماس آلودگی با کانکتور جلوگیری شود.

موارد کاربرد پروژه‌ای ماژول سیسکو SFP 1G LH SM برد 10km

این ماژول برای لینک‌های نقطه‌به‌نقطه 1GbE در شبکه‌های سازمانی، دیتاسنترهای با لایه دسترسی گیگابیتی، POPهای ISP، پروژه‌های شهری (Campus) و زیرساخت‌های مخابراتی که به برد 10km روی SMF نیاز دارند مناسب است. در مسیرهای FTTH/FTTx می‌توان از آن برای آپلینک OLT/سوییچ دسترسی به لایه توزیع یا هسته استفاده کرد، مشروط به سازگاری تجهیز مقصد با 1000BASE-LX/LH. در پروژه‌هایی که کابل‌کشی قدیمی MMF وجود دارد، به شرط رعایت Mode-Conditioning Patch Cord و محدوده 550m، امکان استفاده موقت/انتقالی نیز وجود دارد؛ با این حال، توصیه فنی برای مسیرهای جدید، بهره‌گیری از SMF استاندارد G.652 است تا ظرفیت توسعه آینده حفظ شود.
