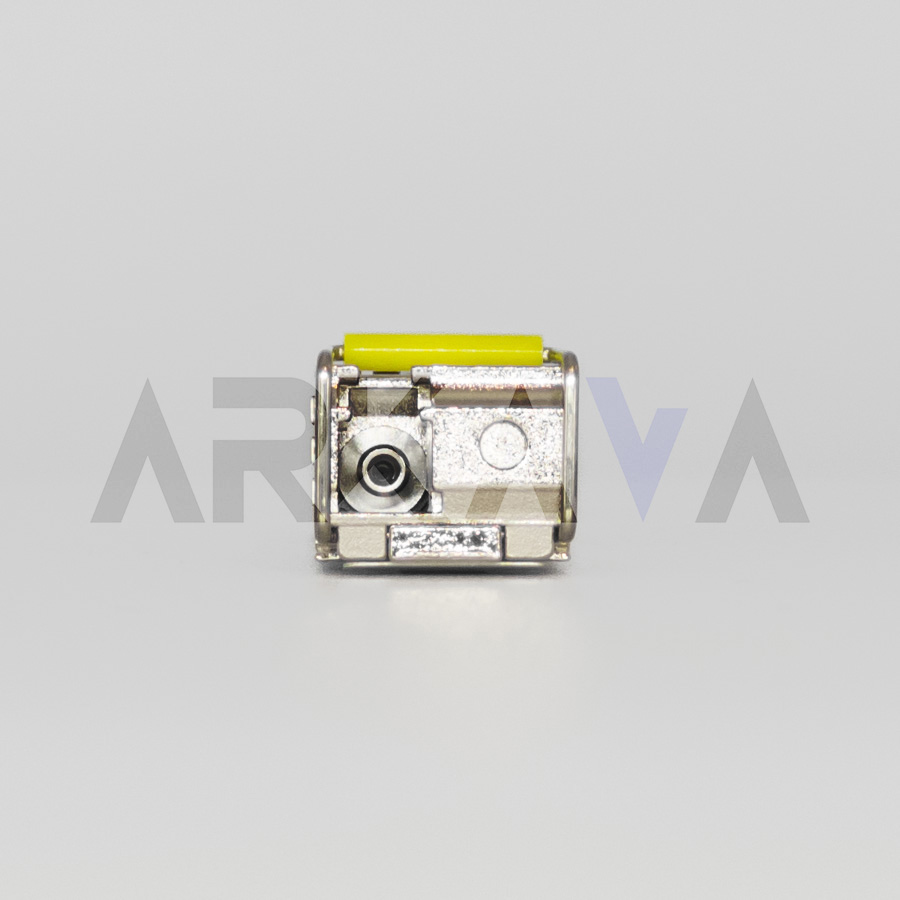

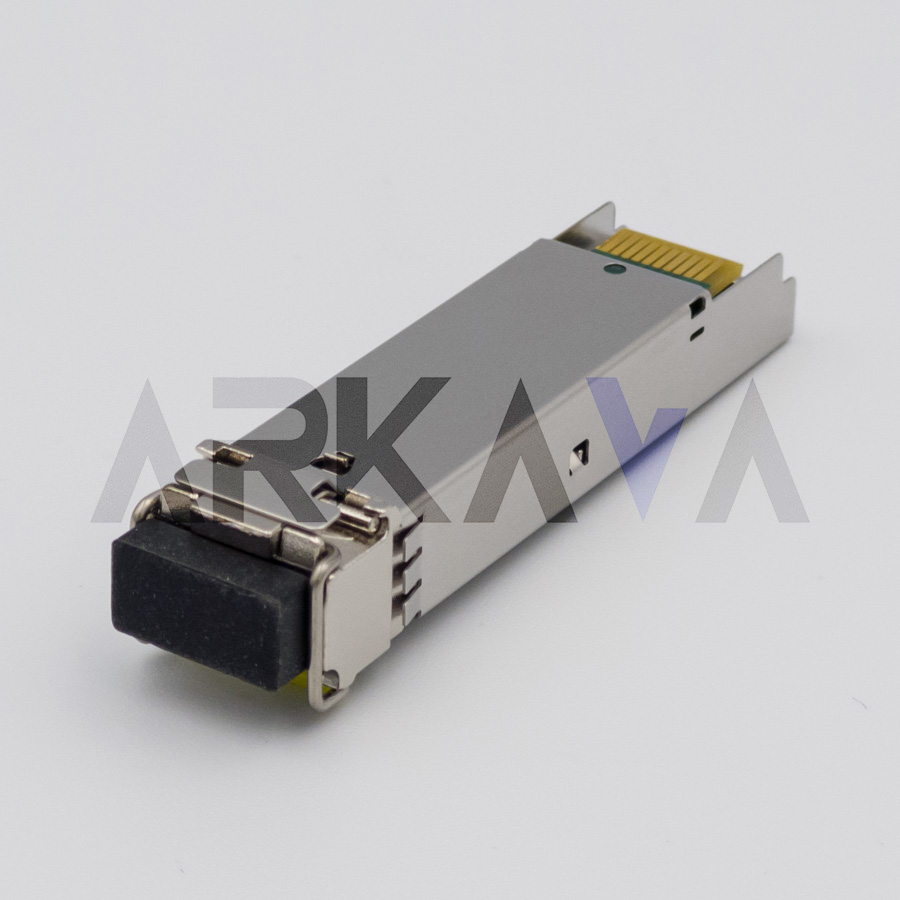

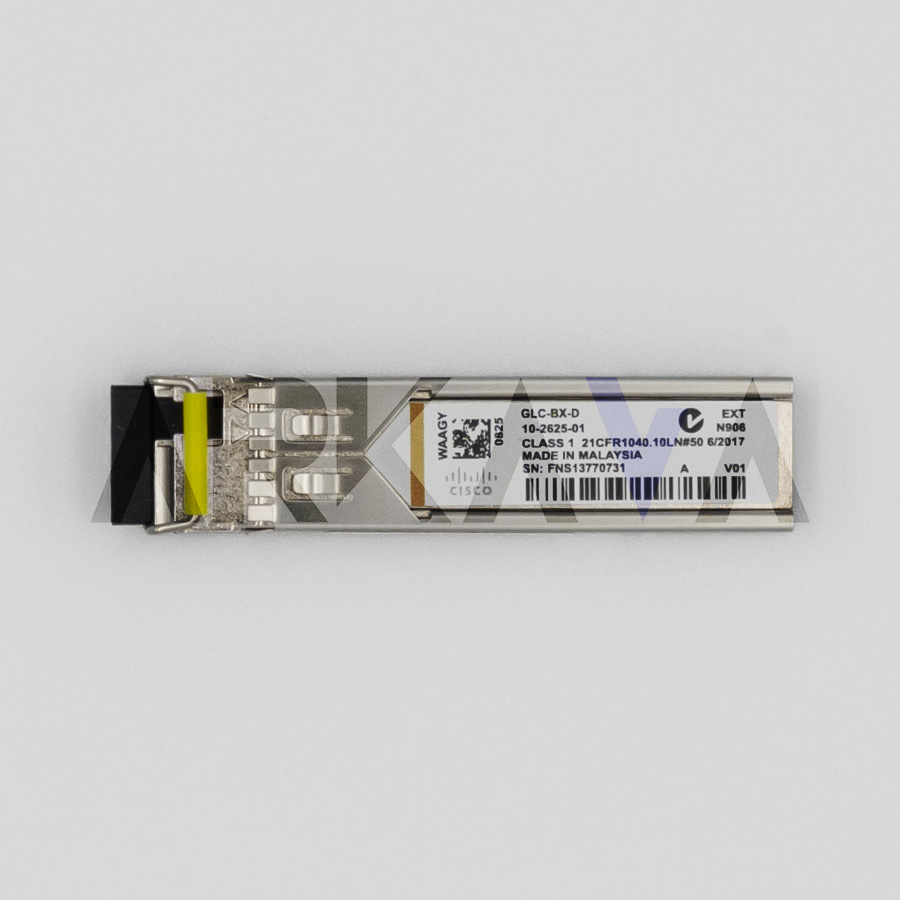

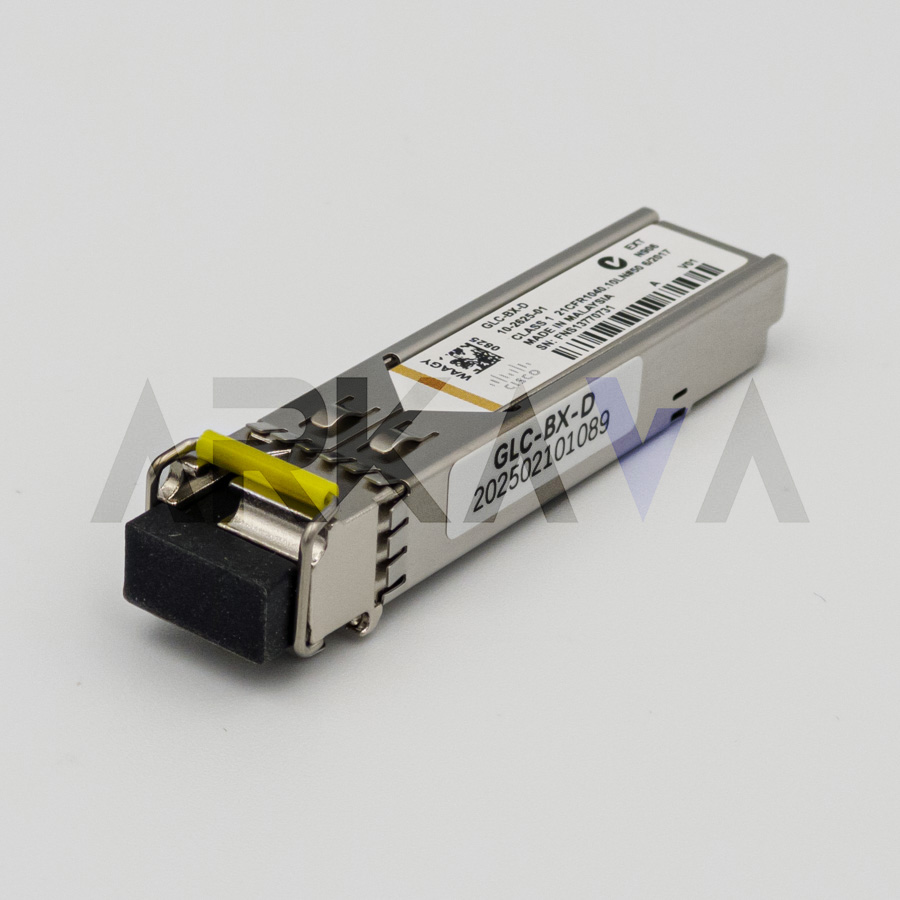

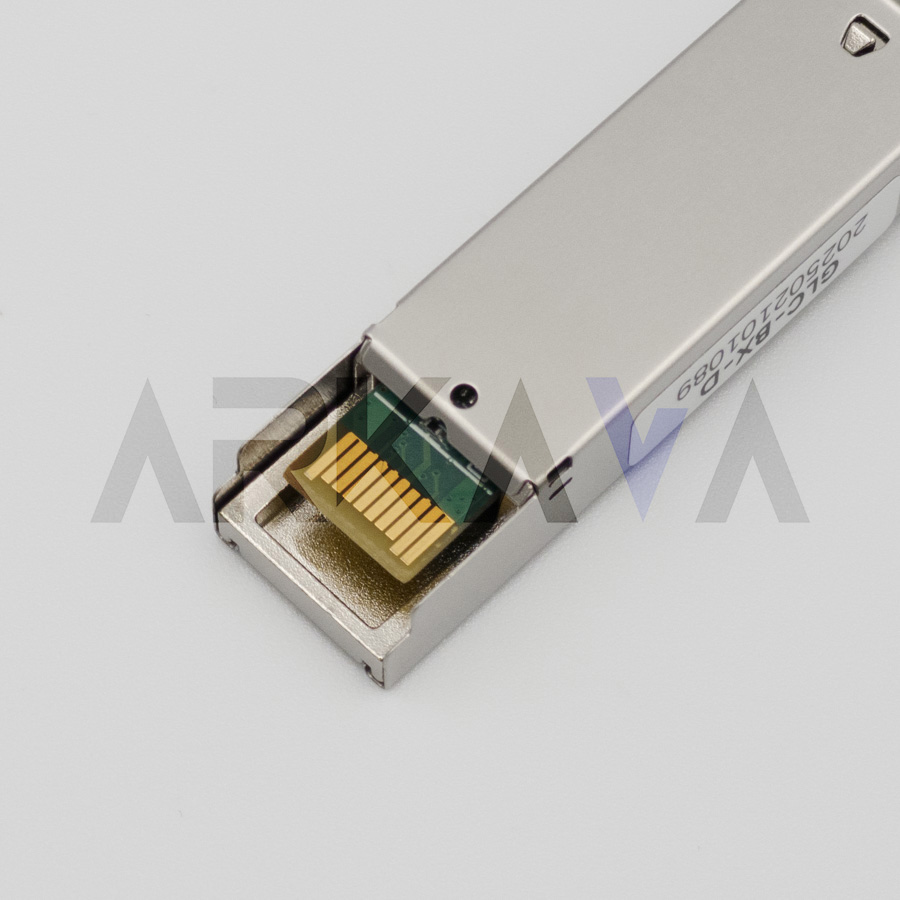

ماژول فیبر نوری سیسکو SFP 1G BX-D SM برد 10km

ماژول فیبر نوری سیسکو SFP 1G BX‑D SM برد 10 km با پارت‌نامبر SFP‑CISCO‑GLC‑BX‑D‑SM پیاده‌سازی لینک‌های گیگابیتی روی یک تار سینگل‌مود را با معماری BiDi ممکن می‌سازد. تفکیک طول‌موج با WDM انجام می‌شود؛ ارسال روی 1490 نانومتر و دریافت روی 1310 نانومتر است و اتصال از طریق یک کانکتور LC سیمپلکس برقرار می‌گردد. طراحی Hot‑Pluggable، مانیتورینگ دیجیتال DOM و انطباق با استانداردهای صنعتی، این مدل را برای شبکه‌های سازمانی، FTTx و مراکز داده به گزینه‌ای قابل اتکا تبدیل می‌کند. در سناریوهای نقطه‌به‌نقطه با محدودیت تار، به‌جای دو تار، تنها یک تار استاندارد 9/125 میکرون به‌کار می‌رود و با نصب زوج مکمل (BX‑U) لینک دوطرفه کامل تشکیل می‌شود.

ویژگی‌های فنی و عملکردی

این ماژول مطابق خانواده 1000BASE‑BX عمل می‌کند و نرخ خط 1.25 Gbps را بر بستر فیبر سینگل‌مود ارائه می‌دهد. کانکتور LC سیمپلکس موجب افزایش چگالی پورت و کاهش اشغال فضای رک می‌شود. معماری BiDi با ترکیب فرستنده 1490 nm و گیرنده 1310 nm روی یک پورت، نیاز به تار دوم را حذف کرده و هزینه اجرای مسیر و مدیریت پچ‌پنل را کاهش می‌دهد. قابلیت DOM بر پایه SFF‑8472 امکان پایش لحظه‌ای پارامترهایی مانند جریان بایاس TX، توان نوری ارسالی/دریافتی و دمای ماژول را از طریق CLI یا رابط مدیریتی سوییچ فراهم می‌کند و کنترل پیشگیرانه کیفیت لینک را ممکن می‌سازد. این مدل با الزامات ایمنی لیزر IEC 60825 و RoHS نیز همخوان است. برای طراحی اپتیکی، بودجه لینک متناسب با برد اسمی 10 km روی فیبر استاندارد ITU‑T G.652 در نظر گرفته می‌شود. توصیه می‌شود در دو سر لینک از پچ‌کوردهای LC/UPC با کیفیت، فیوژن‌های استاندارد و کانکتورهای تمیز جهت دستیابی به Insertion Loss پایین و Return Loss مناسب در باندهای 1310/1490 nm استفاده شود.

استانداردها و انطباق فنی

• IEEE 802.3ah برای 1000BASE‑BX10 (لایه فیزیکی)
• SFF‑8472 برای مانیتورینگ دیجیتال (DOM/DDM)
• SFP MSA برای فرم‌فکتور و Hot‑Swap
• IEC 60825 (ایمنی لیزری) و انطباق RoHS
• رابط LC مطابق IEC 61754‑20

سازگاری و نصب

این ماژول Hot‑Pluggable است و بدون خاموشی سرویس روی اسلات SFP نصب یا تعویض می‌شود. اتصال فیزیکی از طریق یک پچ‌کورد LC/UPC سیمپلکس به پچ‌پنل یا مستقیم به ODF انجام می‌گردد. برای تشکیل لینک، در سمت مقابل باید ماژول مکمل BX‑U با طول‌موج معکوس (1310 nm TX / 1490 nm RX) نصب شود. در لایه مدیریت، قرائت DOM برای تشخیص افت غیرعادی، میکروبندینگ یا افزایش تلفات کانکتورها توصیه می‌شود. سازگاری با اغلب پلتفرم‌های دارای درگاه 1G SFP متداول است؛ با این حال در پروژه‌های حساس، سیاست‌های Vendor‑Lock و نسخه سیستم‌عامل تجهیزات پیش از تأمین بررسی گردد. برای تحقق برد اسمی 10 km، مجموع تلفات مسیر شامل فیوژن‌ها، کانکتورها، اسپلیترها و طول کابل باید در بودجه لینک پیش‌بینی شود تا توان دریافتی در محدوده حساسیت گیرنده باقی بماند.

موارد کاربرد

• دسترسی FTTx و لینک‌های مشترکین با محدودیت تار
• ارتباط بین ساختمان‌ها و POPهای شهری
• تجمیع لایه دسترسی در مراکز داده و شبکه‌های سازمانی
• مسیرهای نقطه‌به‌نقطه شهری با بودجه تلفات کنترل‌شده
• سناریوهای دارای الزام SLA با پایش مداوم DOM

نکات طراحی لینک

زوج‌سازی دقیق BX‑D و BX‑U، یکسان‌سازی مسیر، کیفیت فیوژن‌ها و پاکیزگی کانکتورها کلیدی است. استفاده از فیبر G.652D، پچ‌کوردهای LSZH با پولیش UPC و رعایت شعاع خمش توصیه می‌شود. در مسیرهای نزدیک به سقف بودجه، اندازه‌گیری‌های پیش از راه‌اندازی با OTDR و پاورمتر انجام گیرد. در شبکه‌های دارای DWDM/CWDM، عدم تداخل طول‌موج‌های 1310/1490 با سایر کانال‌ها کنترل شود. در صورت عبور از اسپلیترهای PON، تلفات تجمعی با ضریب اطمینان کافی محاسبه گردد.

جمع‌بندی خرید

SFP 1G BX‑D سیسکو با برد اسمی 10 km و پشتیبانی DOM راهکاری استاندارد، کم‌هزینه و پایدار برای لینک‌های گیگابیتی تک‌تار است. ترکیب BiDi روی LC سیمپلکس، سازگاری گسترده با سوییچ‌ها و سهولت راه‌اندازی، این مدل را به انتخابی مناسب برای پیمانکاران و تیم‌های اجرایی شبکه در پروژه‌های سازمانی و FTTx تبدیل می‌کند.
