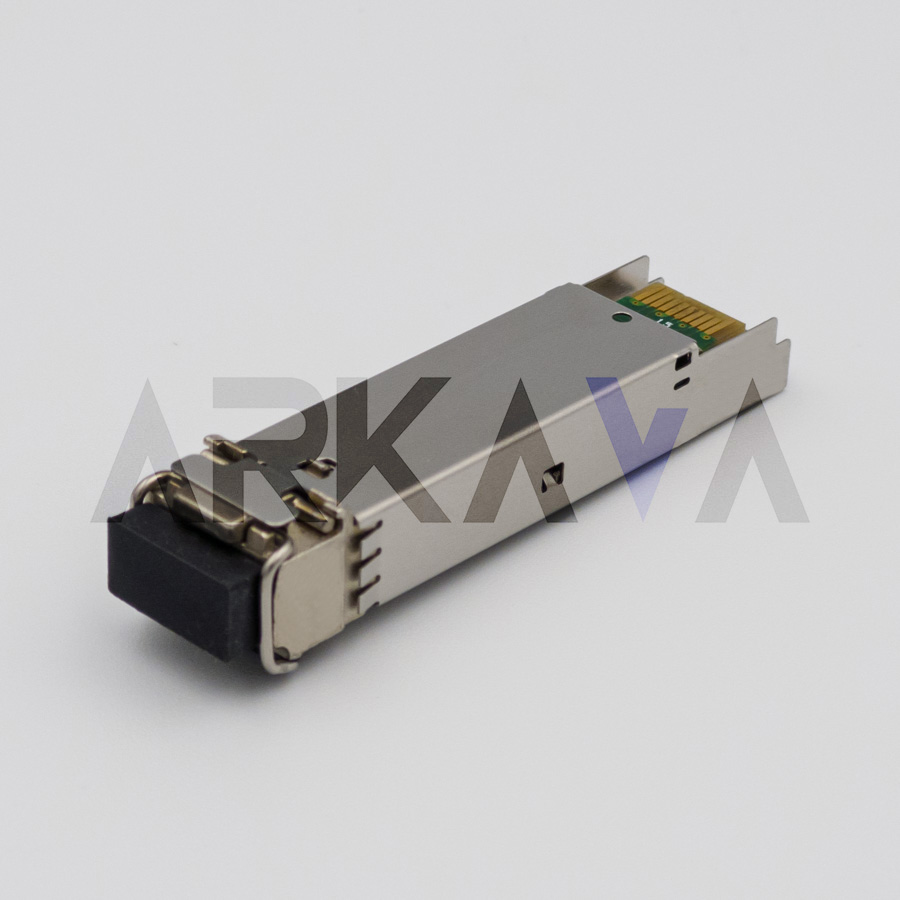

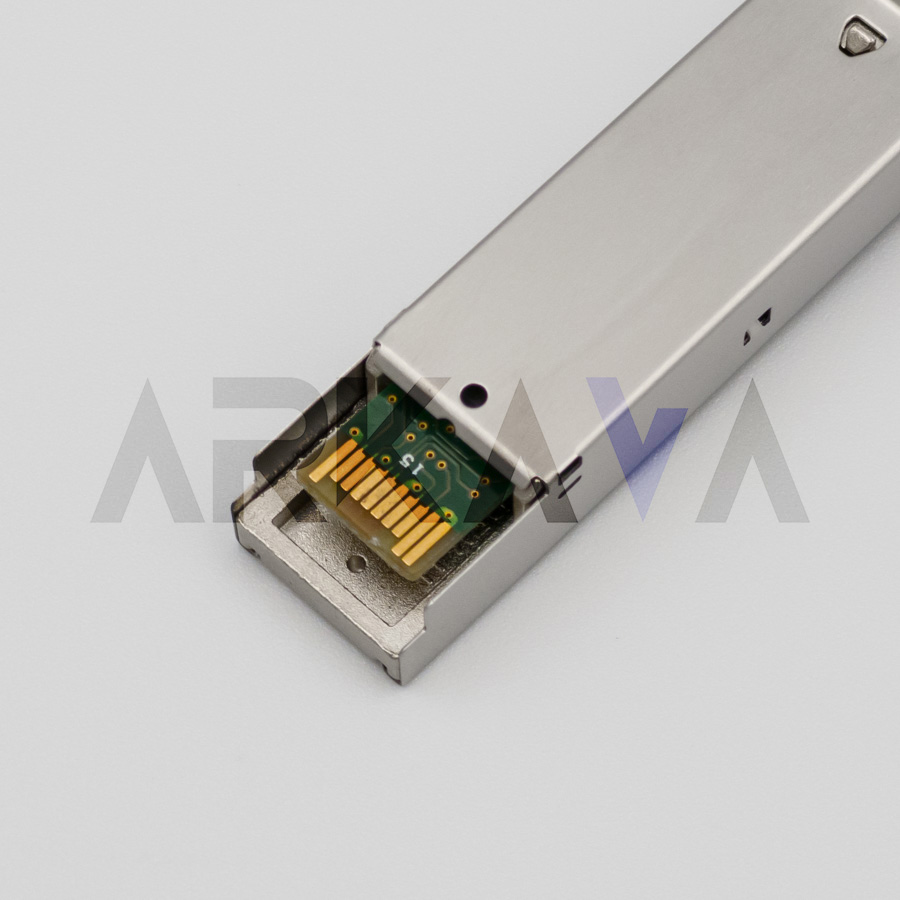

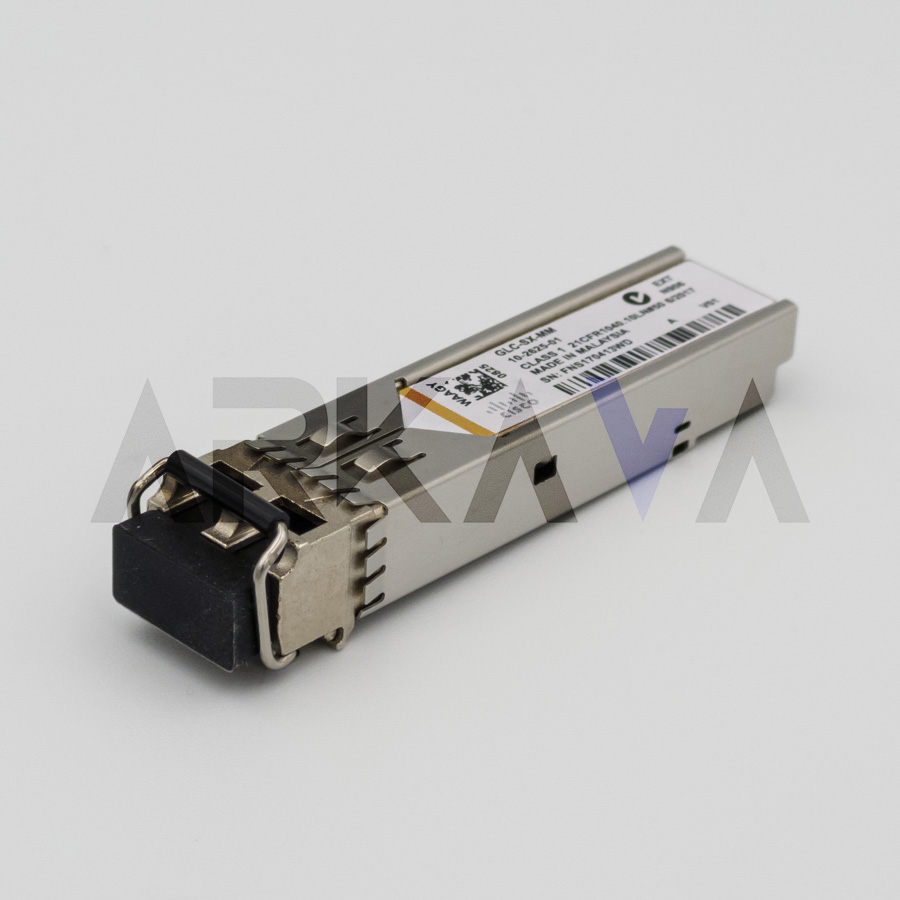

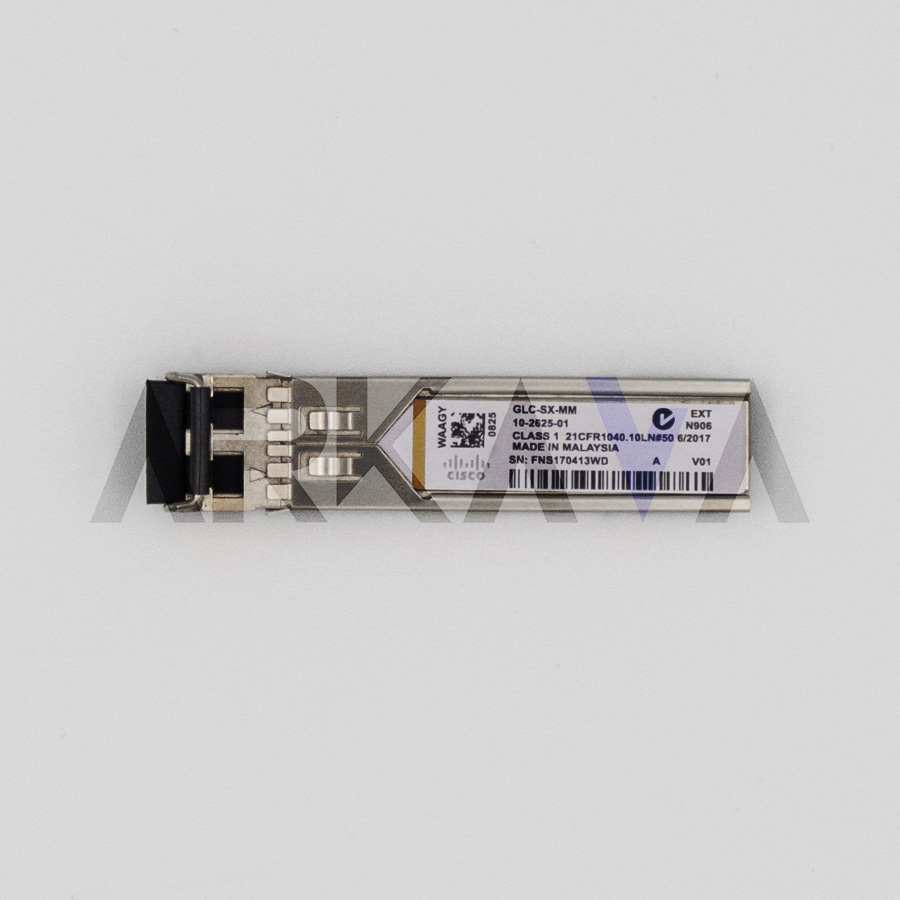

ماژول فیبر نوری سیسکو SFP 1G SX MM برد 550m

ماژول فیبر نوری سیسکو SFP 1G SX MM برد 550m (کد سفارش آرکاوا: SFP-CISCO-GLC-SX-MM) برای لینک‌های گیگابیتی کوتاه‌برد روی فیبر مالتی‌مود طراحی شده و با طول موج ۸۵۰ نانومتر و کانکتور LC داپلکس عمل می‌کند. این ماژول درگاه SFP سوئیچ‌ها، روترها و مدیاکانورترها را به شبکه نوری متصل می‌سازد و پیاده‌سازی لینک‌های 1000BASE-SX را در دیتاسنترها، شبکه‌های سازمانی و زیرساخت‌های مخابراتی تسهیل می‌کند. بر اساس مشخصات رسمی، در کابل‌های ۵۰ میکرون به‌ویژه گریدهای لیزر-بهینه (مانند OM3)، برد عملیاتی تا ۵۵۰ متر فراهم می‌شود و روی برخی گریدهای قدیمی‌تر ۶۲.۵ میکرون، طول لینک کوتاه‌تر خواهد بود. استفاده از نامگذاری استاندارد SX انتخاب دقیق ماژول را برای سناریوهای کوتاه‌برد و میان‌مسافت در بستر مالتی‌مود امکان‌پذیر می‌کند. برای سهولت استعلام، پارت‌نامبر سیسکو این مدل «GLC-SX-MM» است و نسخه‌های دارای قابلیت پایش دیجیتال با پارت‌نامبر «GLC-SX-MMD» عرضه می‌شوند؛ وابسته به نسخه محصول است.

ویژگی‌های فنی و عملکرد

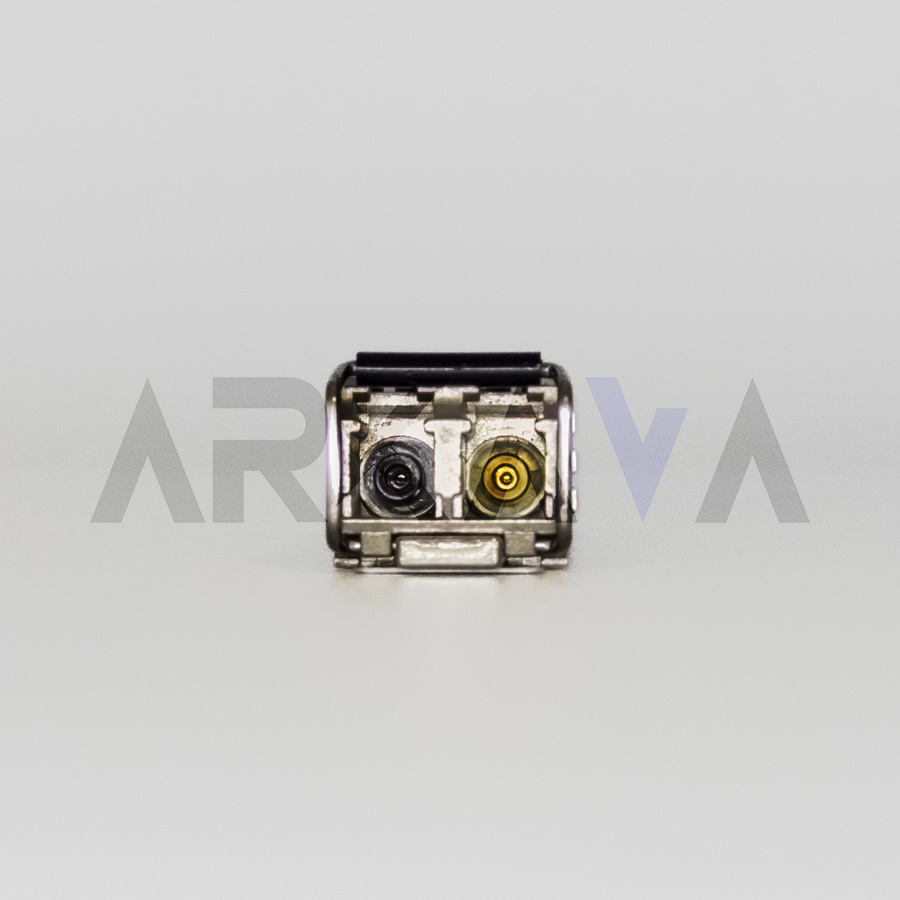

ماژول فیبر نوری سیسکو SFP 1G SX MM برد 550m بر پایه استاندارد 1000BASE-SX عمل کرده و از منبع نوری VCSEL در طول موج ۸۵۰ نانومتر بهره می‌برد. رابط نوری از نوع LC داپلکس است تا سازگاری با پچ‌کوردهای مرسوم مالتی‌مود تضمین شود. مشخصات پیوند شامل نرخ ۱ گیگابیت‌برثانیه فول‌داپلکس و بودجه تلفات مناسب برای لینک‌های داخل ساختمانی و بین رک‌ها است. دامنه توان نوری ارسالی و حساسیت گیرنده مطابق مشخصات 1000BASE-SX انتخاب می‌شود تا در برابر تغییرات افت لینک ناشی از کانکتورها، اسپلایس‌ها و مسیر کابل‌کشی حاشیه اطمینان کافی وجود داشته باشد. در زمینه عملکرد نوری، پارامترهای Insertion Loss و Return Loss مطابق الزامات فیبر مالتی‌مود و کانکتور LC کنترل می‌شود و فرآیند مونتاژ کانکتور و تراز فریت، پایداری اتصال و حداقل بازتاب را تأمین می‌کند. طراحی Hot-Pluggable این ماژول امکان نصب و تعویض بدون خاموشی تجهیز را فراهم می‌کند و با طیف وسیعی از تجهیزات سیسکو که از SFP گیگابیتی پشتیبانی می‌کنند سازگار است.

استانداردها و انطباق

این محصول مطابق استاندارد IEEE 802.3z برای 1000BASE-SX کار می‌کند و با الزامات ایمنی لیزر کلاس ۱ طبق IEC 60825 منطبق است. استفاده از کانکتور LC با فرم‌فاکتور SFP، هماهنگی با MSA و الزامات RoHS را رعایت می‌کند. در نسخه‌هایی که قابلیت نظارت دیجیتال فعال است، پیاده‌سازی بر پایه SFF-8472 انجام می‌شود؛ استفاده از این استاندارد نیز وابسته به نسخه محصول است. انطباق با این مرجع‌ها تضمین می‌کند که ماژول در طیف گسترده‌ای از شرایط عملیاتی شبکه، عملکرد باثبات، ایمن و قابل پیش‌بینی ارائه دهد و در برابر ملاحظات زیست‌محیطی و ایمنی نیز پاسخگو باشد.

سازگاری، نصب و کابل‌کشی

ماژول فیبر نوری سیسکو SFP 1G SX MM برد 550m برای درگاه‌های SFP گیگابیتی روی سوئیچ‌ها، روترها و مدیاکانورترها مناسب است و فرآیند نصب به‌صورت Hot-Swap انجام می‌شود. برای دستیابی به برد ۵۵۰ متر، استفاده از فیبر مالتی‌مود ۵۰ میکرون با پهنای‌باند مناسب (مانند OM3) توصیه می‌شود. در بسترهای ۶۲.۵ میکرون یا کابل‌های قدیمی‌تر، برد عملیاتی کاهش می‌یابد و لازم است بودجه تلفات لینک و مشخصات کابل موجود قبل از استقرار نهایی بررسی شود. پچ‌کوردهای LC داپلکس با روکش LSZH در مسیرهای داخلی رک و کانال‌های افقی پیشنهاد می‌شود تا الزامات ایمنی حریق و مقررات ساختمانی رعایت شود. در طراحی لینک، مدیریت مسیر، کنترل شعاع خمش و کیفیت کانکتورها بر کاهش Insertion Loss و حفظ Margin لینک تأثیر مستقیم دارد. برای پایداری بیشتر، تمیزی اینترفیس‌های LC و استفاده از درپوش محافظ تا لحظه نصب توصیه می‌شود. این ماژول از منظر الکتریکی با درگاه‌های سازگار با SFP گیگابیتی در اکوسیستم سیسکو هماهنگ است و می‌تواند در کنار سایر ماژول‌های 1000BASE-LX/LH یا ZX در همان شاسی به‌صورت پورت‌به‌پورت ترکیب شود.

کاربردهای پروژه‌ای

ماژول فیبر نوری سیسکو SFP 1G SX MM برد 550m گزینه‌ای حرفه‌ای برای لینک‌های داخل دیتاسنتر، اتصال بین رک‌ها، مسیرهای افقی در طبقات، و شبکه‌های سازمانی با تراکم بالای پورت است. در پروژه‌های FTTH در بخش‌های تجمیع، در لایه توزیع شبکه‌های ISP، و در اتصالات نقطه‌به‌نقطه بین اتاق‌های تجهیزات نیز کاربرد دارد، به‌ویژه زمانی‌که مسیرها کوتاه تا میان‌برد بوده و بستر موجود مالتی‌مود است. در سناریوهای ارتقای شبکه‌های گیگابیتی موجود، استفاده از این ماژول امکان حفظ کابل‌کشی MMF فعلی و بهره‌برداری از برد تا ۵۵۰ متر را فراهم می‌کند. برای پیوندهای طولانی‌تر یا بستر تک‌حالته، انتخاب مدل‌های 1000BASE-LX/LH یا ZX متناسب با مسافت توصیه می‌شود. چنانچه پایش پیوسته پارامترهای اپتیکی در مرکز عملیات شبکه ضروری باشد، گزینش نسخه دارای DOM از همین خانواده مدنظر قرار می‌گیرد؛ این موضوع وابسته به نسخه محصول است و باید در زمان سفارش تصریح شود.

جمع‌بندی فنی

این ماژول با تکیه بر استاندارد 1000BASE-SX، طول موج ۸۵۰ نانومتر و کانکتور LC داپلکس، نیاز پروژه‌های گیگابیتی کوتاه‌برد روی فیبر مالتی‌مود را پاسخ می‌دهد. برد عملیاتی تا ۵۵۰ متر روی کابل‌های ۵۰ میکرون با پهنای‌باند مناسب حاصل می‌شود و طراحی Hot-Pluggable، استقرار و نگهداری را ساده می‌سازد. نام محصول «ماژول فیبر نوری سیسکو SFP 1G SX MM برد 550m» و شناسه «SFP-CISCO-GLC-SX-MM» الگوی استاندارد نام‌گذاری آرکاوا شبکه را رعایت می‌کنند و فرآیند استعلام، تطبیق و سفارش را برای کارفرمایان و پیمانکاران تسهیل می‌سازند.
