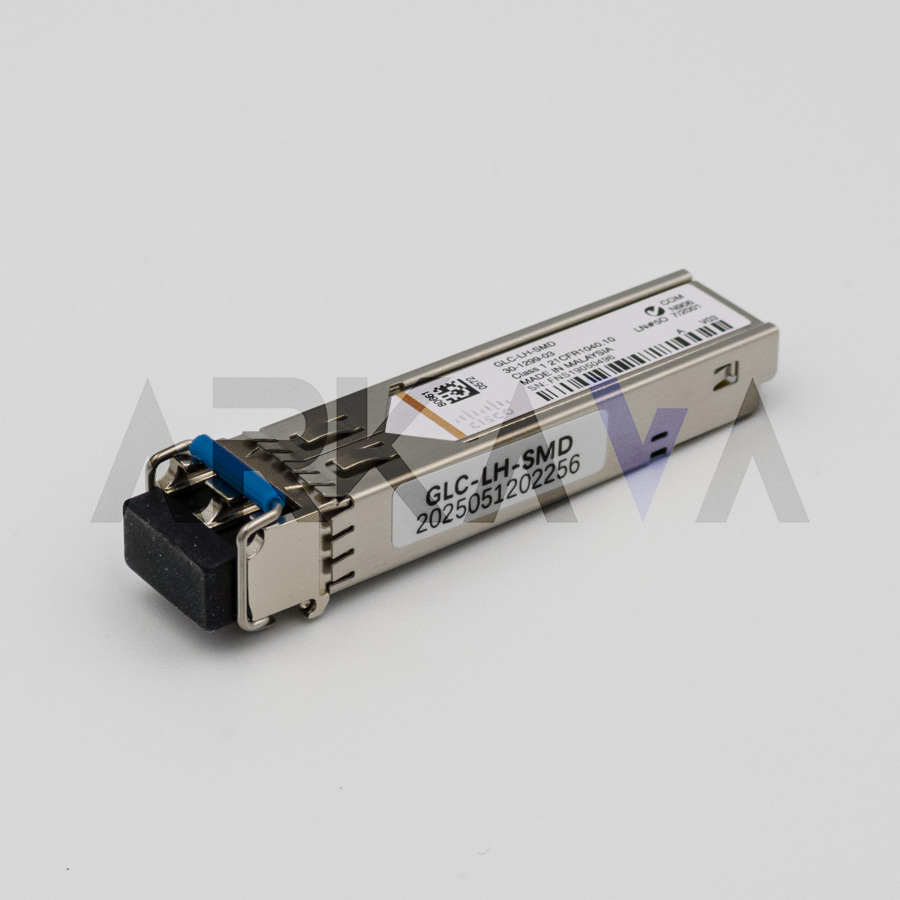

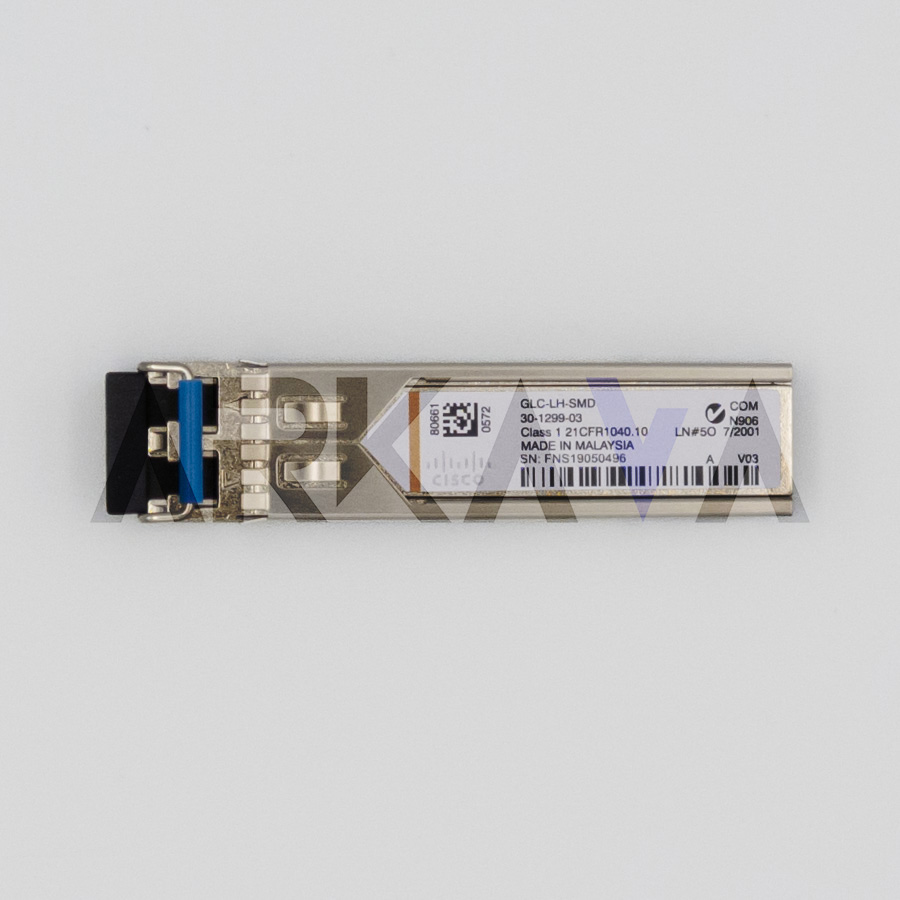

ماژول فیبر نوری سیسکو SFP 1G LH SM DDM برد 10km با شناسه GLC-LH-SMD یک ترنسیور استاندارد 1000BASE-LX/LH برای پیادهسازی لینکهای گیگابیتی بر بستر فیبر سینگلمود است. این ماژول با کانکتور LC داپلکس و طول موج 1310 نانومتر کار میکند و امکان ایجاد لینکهایی پایدار تا برد 10 کیلومتر را فراهم میسازد. پشتیبانی از فناوری Digital Diagnostic Monitoring (DDM/DOM) به کاربر اجازه میدهد تا در زمان واقعی، پارامترهایی نظیر دما، ولتاژ، جریان لیزر و توانهای نوری ارسال و دریافت را پایش کند. طراحی Hot-Pluggable، سازگاری گسترده با سوییچها و روترهای سیسکو و رعایت کامل استانداردهای IEEE، این ماژول را به گزینهای قابل اعتماد برای شبکههای سازمانی و مراکز داده تبدیل کرده است.
ویژگیهای فنی و عملکردی

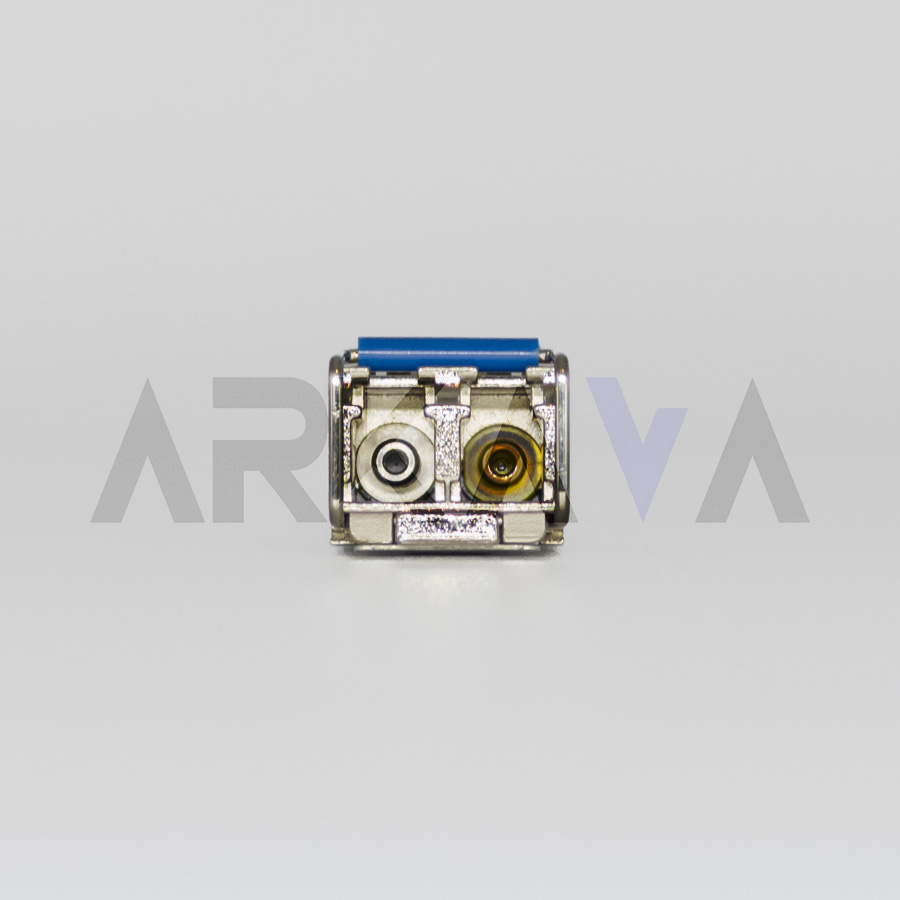

ماژول GLC-LH-SMD در بستر 1000BASE-LX/LH فعالیت میکند و با طول موج مرکزی 1310 نانومتر روی فیبر تکمد 9/125 OS2، لینکهایی با حداقل تلفات نوری ارائه میدهد. رابط نوری از نوع LC داپلکس بوده و برای لینکهای نقطهبهنقطه بین تجهیزات اکتیو، مدیاکانورترها و پچپنلها طراحی شده است. نرخ داده 1.25Gb/s پوششدهنده کاربردهای Gigabit Ethernet است. ویژگی DDM/DOM امکان نظارت بر عملکرد داخلی ماژول را فراهم کرده و نگهداری پیشگیرانه را تسهیل میکند. در صورت نیاز به استفاده بر روی فیبر مالتیمود، میتوان با کمک Mode Conditioning Patch Cord سازگاری لازم را ایجاد کرد، هرچند این حالت تنها برای فواصل کوتاه توصیه میشود. طراحی Hot-Swappable، تعویض سریع بدون خاموشی را ممکن میسازد و بهطور چشمگیری زمان تعمیر و نگهداری را کاهش میدهد.
استانداردها و انطباق فنی
این ماژول با استانداردهای زیر منطبق است:
- IEEE 802.3z برای پیوندهای 1000BASE-LX/LH
- SFF-8472 برای مدیریت DDM/DOM
- IEC 60825 Class 1 برای ایمنی لیزر
- سازگار با MSA (Multi-Source Agreement) برای فرمفکتور SFP
انطباق با این استانداردها تضمینکننده عملکرد پایدار، ایمنی نوری و طول عمر بالای ماژول در شرایط کاری متنوع است.
سازگاری و نصب
این ماژول با طیف گستردهای از سوییچها و روترهای سیسکو و سایر برندهای سازگار با SFP کار میکند. کانکتور LC داپلکس در هر دو انتهای لینک استفاده میشود و توصیه میگردد از پچکوردهای PC/UPC استفاده شود تا بازتاب نوری در سطح استاندارد باقی بماند. ماژول در نسخههای مختلف تجاری، گسترده و صنعتی عرضه میشود و انتخاب محدوده دمایی بسته به محیط نصب تعیین میگردد. مصرف توان پایین و طراحی بهینه آن، استفاده در محیطهای پرتراکم را بدون ایجاد گرمای اضافی ممکن میسازد. استفاده از کابل Mode Conditioning برای لینکهای مبتنی بر فیبر مالتیمود و رعایت تمیزکاری دقیق کانکتورها از الزامات اجرایی محسوب میشود.
موارد کاربرد
این ماژول برای سناریوهای زیر مناسب است:
- پیوندهای نقطهبهنقطه گیگابیتی در شبکههای سازمانی و دیتاسنترها
- پروژههای FTTH/FTTx و لینکهای مخابراتی تا شعاع 10km
- ارتباط بین رکها یا ساختمانهای مجاور در محیطهای کمپوسی
- اتصال OLT/ONU به سوئیچهای لایه تجمیع یا لایه دسترسی
- لینکهای توزیع در لایههای اکسس و توزیع شبکه
پشتیبانی از DDM امکان مانیتورینگ پیوسته کیفیت لینک را فراهم میکند و به تیمهای نگهداری کمک میکند پیش از افت عملکرد، اختلالات را شناسایی و رفع کنند.
مزایا استفاده برای پروژههای
ماژول SFP 1G LH SM DDM با تمرکز بر کیفیت لینک و قابلیت مانیتورینگ پیشرفته، انتخابی ایدهآل برای پیمانکاران و شرکتهای زیرساختی است. قابلیت Hot-Pluggable، کاهش زمان خاموشی، تبعیت از استانداردهای جهانی و سازگاری بالا با تجهیزات اکتیو شبکه، کارایی و اطمینان را در پروژههای سازمانی افزایش میدهد. پشتیبانی از DDM به مدیران شبکه اجازه میدهد پارامترهای حیاتی ماژول را در سامانههای مانیتورینگ مشاهده کرده و با هشدارهای دقیق، از بروز قطعی ناگهانی جلوگیری کنند.
نکات طراحی لینک
برای دستیابی به عملکرد بهینه:
- از کابلهای OS2 9/125 با شعاع خمش استاندارد استفاده کنید.
- بودجه نوری کل شامل تلفات کانکتورها، اسپلیسها و طول مسیر را پیش از طراحی بررسی کنید.
- در لینکهای مالتیمود از کابل Mode Conditioning برای جلوگیری از ناپایداری مدی استفاده کنید.
- مقادیر DDM را در سیستمهای مانیتورینگ (NMS) بهصورت مستمر کنترل کنید.
- تمیزکاری دقیق کانکتور LC پیش از هر اتصال الزامی است.
جمعبندی
ماژول فیبر نوری سیسکو SFP 1G LH SM DDM برد 10km (GLC-LH-SMD) یک راهکار مطمئن و استاندارد برای پیادهسازی لینکهای گیگابیتی بر بستر فیبر سینگلمود است. ترکیب طول موج 1310 نانومتر، برد 10 کیلومتر و پشتیبانی از DDM، این ماژول را برای طیف گستردهای از کاربردهای سازمانی و مخابراتی ایدهآل ساخته است. تبعیت از استانداردهای IEEE و SFF-8472، عملکرد قابل اعتماد و ایمنی نوری را تضمین میکند.
